CAD圖層工具攻略有哪些？快捷鍵是什么？

為了盡可能提高cad圖層操作的效率，浩辰CAD開發了豐富的圖層工具，如果可以熟練使用這些工具，可以大大提高工作的效率。因此，本文將向大家介紹浩辰CAD中常用CAD圖層工具的功能和用法。

浩辰CAD共提供了20多種圖層工具，充分利用這些工具，可以有效提高軟件操作的效率。

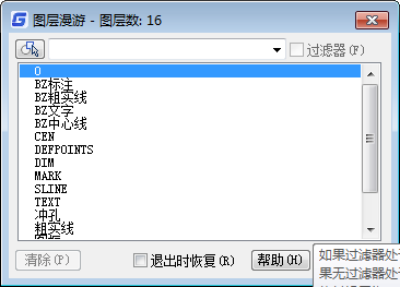

圖層瀏覽

命令：LAYWALK

在浩辰CAD的圖層瀏覽器中查看某些圖層以及該層上的實體，只需選擇要瀏覽的圖層即可。退出時還可以鉤選“退出時恢復”來保留原來圖層狀態，并可以按左上角的拾取對象按鈕瀏覽對象所在的圖層，根據對象來選擇和關閉圖層，非常方便。

移至當前層

命令：LAYCUR

顧名思義，將選定的對象移動到當前層。

圖層隔離

命令：LAYISO

只顯示被拾取對象所在的圖層，而將其他圖層關閉，這樣可以方便對圖形的編輯。

關閉對象圖層

命令：LAYOFF

關閉對象所在圖層，與圖層隔離的作用一樣，也是為了方便對圖形的編輯。

打開所有圖層

命令：LAYON

將所有圖層全部設置為打開狀態。

凍結對象圖層

命令：LAYFRZ

將拾取對象所在圖層凍結，方便編輯。

凍結其它圖層

命令行：GC_layfrzother

命令啟動后，按系統提示選擇保留圖層的對象，回車確定，便可以實現除選定對象所在圖層外其他圖層的凍結。

解凍所有圖層

命令：LAYTHW

將所有圖層都設置為解凍狀態。

圖層鎖定

命令：LAYLCK

將拾取對象所在圖層鎖定，使圖層可顯示、選擇，但不能被編輯。

鎖定其它圖層

命令行：GC_laylckother

命令啟動后，選擇圖層對象，回車確定，便可以實現除選定對象所在圖層外其他圖層的鎖定。

圖層合并

命令：LAYMRG

可以將選定對象的圖層合并到其他圖層上，被合并的圖層將被刪除。支持將多個圖層一次合并到同一圖層上。

當前圖層設置

命令：TCSZ

通過選取實體將該實體圖層設置為軟件當前圖層。http://www.2008design.com/
