CAD圖層管理在產品設計中的作用

概述：

圖層是CAD中廣泛使用的一種特性，用過CAD的人都應該知道圖層，但很多人對圖層的概念和相關功能并不是特別清楚。圖層作為一個管理工具，設置的目的就幫助大家有效地管理復雜的圖形數據，如果能更全面地了解圖層的相關功能，對大家一定會有幫助。

正文：

圖層是CAD中廣泛使用的一種特性，用過CAD的人都應該知道圖層，但很多人對圖層的概念和相關功能并不是特別清楚。圖層作為一個管理工具，設置的目的就幫助大家有效地管理復雜的圖形數據，如果能更全面地了解圖層的相關功能，對大家一定會有幫助。

圖層可以將復雜的圖形數據有序地組織起來，通過設置圖層的特性可以控制圖形的顏色、線型、線寬，以及是否顯示、是否可修改和是否被打印等，可將類型相似的對象分配在同一個圖層上，例如把文字、標注放在獨立的圖層上，可以方便對文字和標注進行整體的設置和修改。

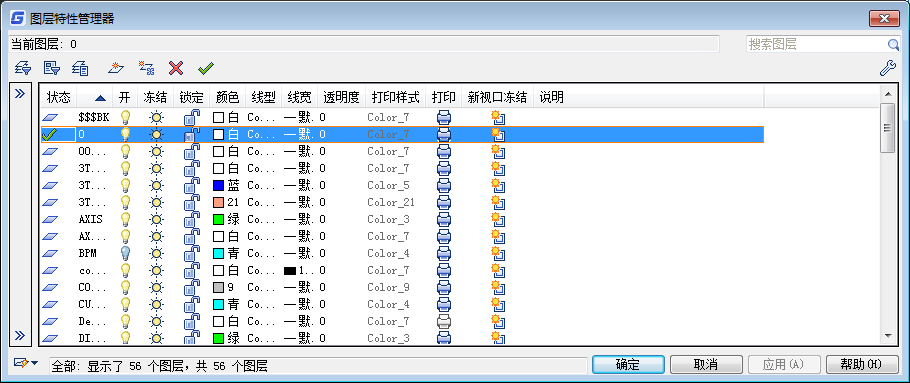

在CAD中使用“圖層特性管理器”可以創建圖層、刪除圖層、設置當前層及設置圖層的狀態、名稱、打開/關閉、凍結/解凍、鎖定/解鎖、線型、顏色、線寬和打印樣式等各種特性，還可以對圖層進行更多的設置與管理，如圖層的切換、重命名等，并且可以創建特性過濾器和組過濾器。

CAD中圖層應該如何設置？

圖層作為管理CAD圖形的工具，通過設置圖層的特性可以控制圖層圖形對象的特性 ，因此通常會將同類的圖形對象放到同一個圖層上，至于圖形對象的分類并沒有嚴格的要求，這取決于設計單位和個人的需要。

對于初學者來說仍然很迷茫，到底應該怎么分呢？

現在不同的行業圖層設置已經形成一定的規則，而這些規則早期是有一些行業內流行的專業軟件廠商根據國家標準來制定的，慢慢也被大多數設計單位所接受，由于這些專業軟件會定制好模板文件，并且在繪圖的時候會自動將圖形放到對應的圖層上，因此大多數設計人員并不需要自己去手動設置圖層。初學者也可以借鑒一下這些專業軟件，假設你要畫機械零件圖，不妨裝一個浩辰機械軟件，假設你畫建筑圖，不妨裝一個浩辰建筑。

機械軟件通常圖層設置都比較簡單，主要是根據圖形顯示和打印的需要來區分圖層的，一般也就7-10個圖層，例如分為實線層、細線層、中心線層、虛線層、剖面線層、文字層、標注層等。而建筑類軟件則要復雜多了，通常是按照建筑構件的類型來分的圖層，例如墻、門、窗、柱、樓梯、陽臺等等，有些構件還會細分，因此建筑軟件中一般會有幾十個甚至上百個圖層，好在這些圖層通常都由建筑軟件來管理，如果我們自己去手動建這么多圖層都累死了！利用專業軟件，有很多圖層都不需要個人新建了比較簡單。
