如何在CAD中繪制放射形分布的線段？更多資料敬請查詢：http://www.2008design.com/

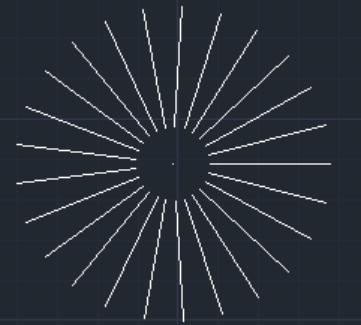

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【繪圖工具（D）】→【放射線（D）】或輸入“GMRADIATION”命令，根據提示命令，進行如下操作，就可以繪制出如下圖所示的圖形。
提示： 選擇基準點：
操作：鼠標拾取基準點。
提示： 輸入射線起點： <中心點>
操作：鼠標點取射線起點。
提示： 輸入長度：
操作：輸入長度值或點取射線終點。
提示： 輸入放射線數：
操作：輸入放射線的條數。
 |
