如何使用CAD的參數方程來繪制dwg圖紙中圖形曲線？

浩辰CAD機械軟件中提供了“公式曲線”的功能。根據用戶提供的曲線參數方程，可分別用點數擬合方式或精度擬合的方式得到參數方程的圖形曲線，這樣就可以實現CAD快速畫圖。

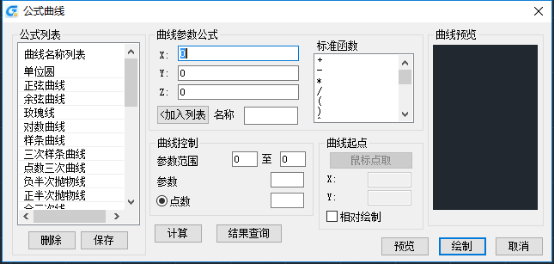

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【構造工具（S）】→【公式曲線（F）】或輸入“GMFCURVE(或FC)”命令，就會彈出如下圖所示的對話框。

繪制曲線：如果“曲線名稱列表”中存在公式曲線，可以從曲線名稱列表中選擇一個公式曲線，或者直接在“曲線參數公式”組框和“曲線控制”組輸入相應的X、Y、Z參數公式，參數的范圍，點數。然后執行“計算”，“結果查詢”可以獲得通過計算得到的點值。

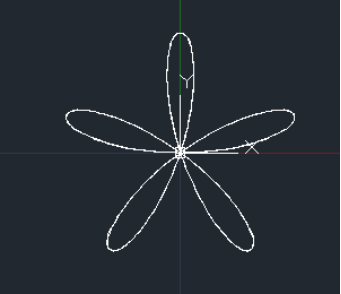

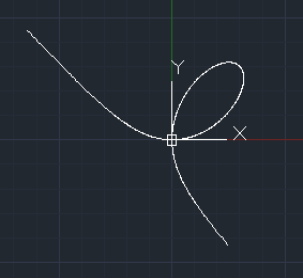

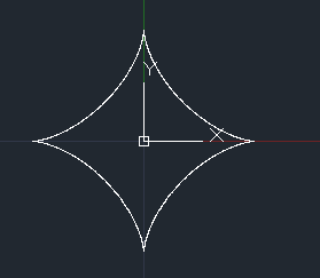

 “預覽”功能可以查看公式曲線的形狀，以確定是否得到預期的結果。每當選擇一條曲線，只有計算后才可進行曲線預覽。抽取幾個進行曲線繪制。如下圖所示。
