如何在不同的CAD軟件中，繪制、修改建筑水暖電DWG圖紙？

專業軟件是在cad軟件上二次開發形成的適合特定專業的設計軟件。設計軟件的出現極大的提高了畫圖效率，深受廣大設計人員的喜愛。但是效率提高了，效率的提高往往是基于自定義實體對象技術。隨著智能化自動化的提高，但也帶來了一些兼容性問題。

各個軟件廠商的自定義實體數據往往都是自成體系，這就造成了兼容性問題，正所謂魚和熊掌不可兼得。那么怎么做才能使的浩辰CAD建筑水暖電圖紙在別的軟件中查看或編輯呢。本文介紹浩辰CAD建筑水暖電圖如何處理才能在天正中使用。

所謂的兼容性，一般是指CAD基礎軟件能不能打開。譬如：浩辰cad 、AutoCAD。還有就是這些圖紙能不能在別的專業軟件中打開。對于兼容性問題，很多設計人員都是寶寶心里苦。

市面上主流的cad軟件浩辰cad和AutoCAD。 主流的專業軟件為浩辰專業軟件和天正專業軟件。

浩辰CAD軟件是深受廣大設計人員喜愛的設計軟件，不僅包含了平臺軟件也具備專業軟件，是國內真正意義上的一體化軟件提供商。那么浩辰CAD軟件的圖紙如何做才能使得圖紙在CAD或天中查看。

浩辰CAD建筑水暖電圖紙如何處理才能在CAD中查看，有好幾種方式，下面介紹下。

一、圖紙如果想在cad中查看方法有兩種。

1、可以在只安裝autocad的電腦上安裝浩辰插件。

插件下載地址：www.2008design.com

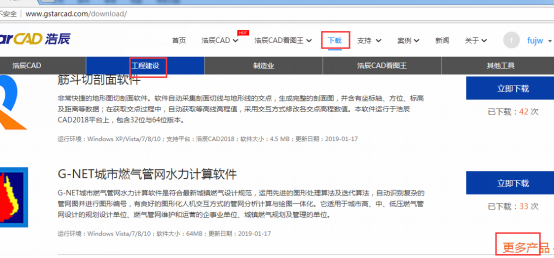

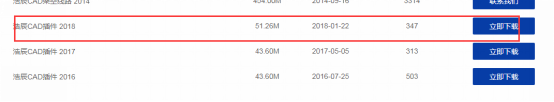

點擊更多產品，找到浩辰插件，下載最新版本即可。

插件安裝后，AutoCAD就能打開浩辰CAD建筑水暖電的圖了。

2、導出t3格式

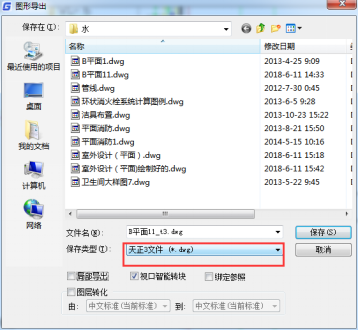

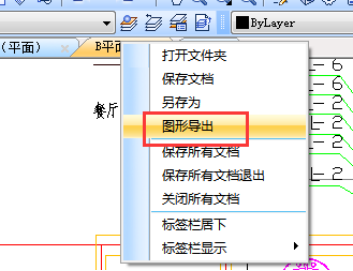

在浩辰CAD建筑水暖電軟件中，圖紙標簽上鼠標右鍵，彈出的菜單點擊圖形導出，導出t3格式即可。

二、圖紙如何做才能使得圖紙在天正中查看。

1、可以導出t3格式

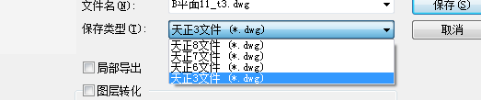

2、如果圖紙只有建筑圖，浩辰軟件還可以導出t8及以下格式的天正建筑格式。

注意：目前水暖電對象的圖紙還只能導出t3格式。

三、如果對方只看圖，圖紙又不想導出t3格式有沒有辦法呢。

浩辰CAD建筑水暖電軟件中，均可以設置圖紙才別的軟件中可見。以建筑為例：

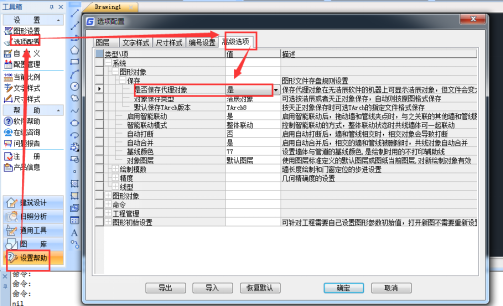

這里是否保存代理對象，設置為是。 圖紙在其它軟件中均可看。

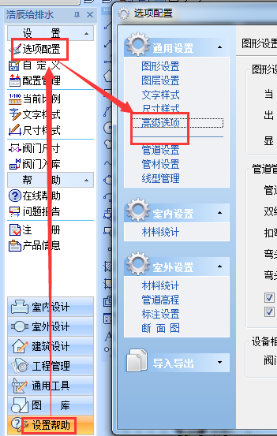

備注：給排水軟件在這個位置。
