浩辰暖通CAD的地暖設計中，規則盤管可以用地熱盤管功能繪制，可有一些盤管不是規則的，或者用地熱盤管繪制不出想要的效果。
這種場景可以用浩辰提供的別的盤管繪制方式來畫圖。譬如可以用浩辰地板采暖模塊提供的異形盤管、雙線盤管、單線盤管功能來完成盤管的繪制。總有一個功能可以滿足設計需要。本文介紹青春無悔，浩辰CAD暖通非規則盤管的繪制方法。歡迎下載使用。
異形盤管
菜 單： [地板采暖]→[異形盤管]
功 能：選取盤管形式，繪制任意間距的不規則地板盤管
執行命令，對話框如圖示：
用戶可以輸入盤管間距、距墻距離、倒角半徑三個參數，并且均為實際尺寸；還可以選擇單線盤管或者雙線盤管二種類型。
設置完成后：
命令提示：請選取第一點：
命令提示：指定下一點或<放棄>：
命令提示：指定下一點或<放棄>：
… …
（依次點擊不規則房間的邊界線）
確定，完成不異形盤管繪制。
雙線盤管
菜 單： [地板采暖]→[雙線盤管]
功 能：繪制雙線盤管，可將盤管與分集水器連接，或直接繪制其他類型盤管

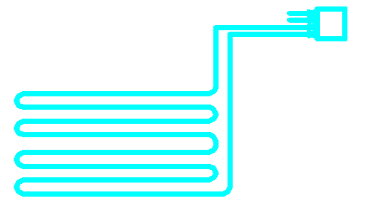

盤管連接：
命令提示行：請選取第一點或者[端點
命令提示行：請選擇第一條直線：
命令提示行：請選擇第二條直線：
命令提示行：指定下一點或[左對齊
命令提示行：指定下一點或[左對齊
命令提示行：請選擇第一條直線：
命令提示行：請選擇第二條直線：
盤管繪制：

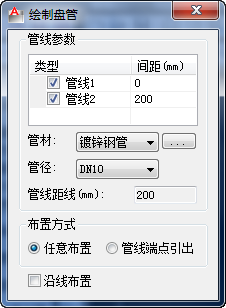

在圖中選取點，彈出如下對話框：
完成盤管間距、對齊方式、和沿線距離，可進行雙線盤管的繪制。
單線盤管
菜 單： [地板采暖]→[單線盤管]
功 能：繪制單線盤管，可將盤管與分集水器連接，或直接繪制其他類型盤管
