讓CAD圖紙變得colorful（上）

CAD之所以有那么多顏色可供選擇，想必有它存在的意義。設置不同的顏色，有助于區分圖層，畫圖的時候也會更加清晰、高效。

有些人繪圖，喜歡所有圖層都用同一種顏色——白色，那圖紙，看上去白花花一片，蔚為壯觀。我之前所在的公司就有這么一個人。不過他稍好一點，用兩種顏色——白色和黃色。每次我拿到他的圖紙，都要研究半天，他到底分了哪些圖層出來。其它專業的人對他更是頗多微詞。

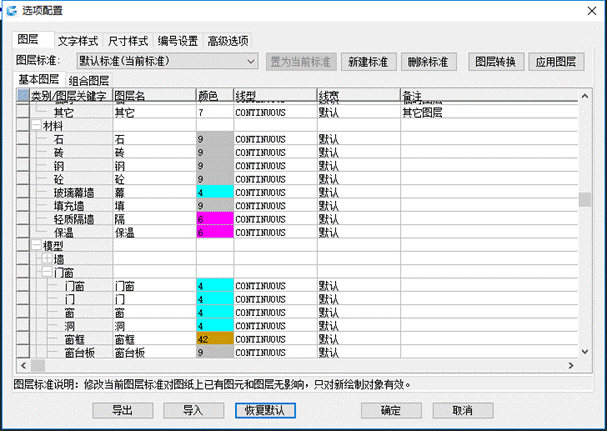

CAD之所以有那么多顏色可供選擇，想必有它存在的意義。設置不同的顏色，有助于區分圖層，畫圖的時候也會更加清晰、高效。在浩辰建筑或者浩辰云建筑中，執行浩辰工具欄中“設置幫助-選項配置”命令，在圖層選項卡中可以看到浩辰建筑中默認的圖層屬性，這些屬性都可以修改。

只要是用浩辰建筑命令畫出來的東西，都有它默認的圖層名稱、顏色、線型，說明中還告訴你這個圖層是干嘛用的。學習軟件的時候，把這個研究一下，很有好處。參加工作以后，一些比較大的公司會把默認的圖層名稱、顏色等改掉，比如把紅色的軸線改成灰色（色號8），門窗改成深藍色（色號5），不過也有公司是不予修改的，所以記住不同圖層對應的名稱和顏色，對快速繪圖有很大幫助。

可以看到，大部分圖層的顏色都在常用色（色號1-9）這9種顏色之中（7號為白色），這幾種顏色都是屬于純度、彩度、較高的顏色，清晰可辨，容易被認出，自然有利于提高繪圖效率。幾種灰色（250-255）也比較常用，多用來繪制家具等等。
