浩辰CAD功能-三維放樣（Loft）

為了提升軟件的三維建模能力，浩辰CAD有三維放樣功能實現。

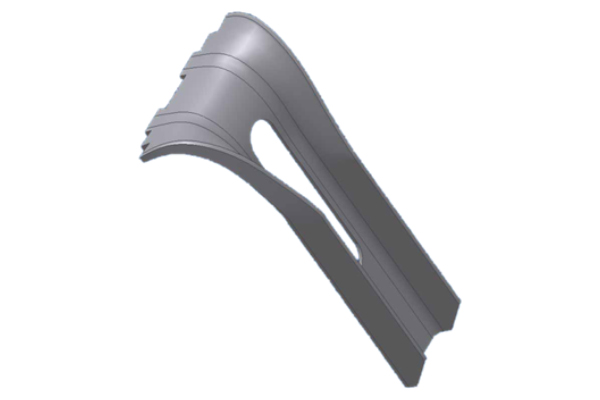

放樣是一種建立三維模型的基本方法，利用三維放樣功能，用戶只需幾個特征截面，便可以輕松構建復雜的實體或典面。

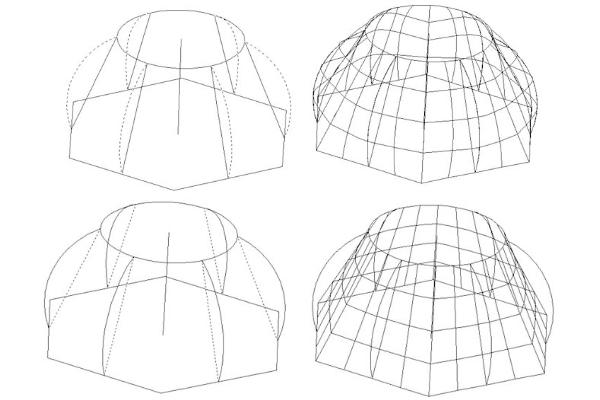

值得說明的是，執行放樣（LOFT）命令并依次指定放樣的橫截面后，系統會要求輸入放樣選項，用戶可選導向、路徑或僅截面放樣方式。如果選擇導向，用戶可以選擇多條直線、圓弧、樣條曲線、多段線作為導向曲線，放樣實體在生成時會將指定的導向曲線納入其邊界，所以導向曲線會直接影響實體外輪廓的生成，下圖是分別選擇一組直線和曲線作為導向曲線的不同效果。

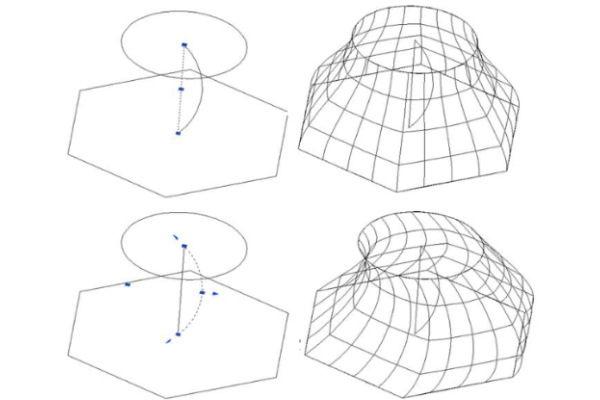

路徑與導向不同，路徑只能有一條，而且放樣路徑必須與所有橫截面所在的平面相交，路徑會直接影響實體截面的生成方式，下圖是分別選擇直線和曲線作為路徑的效果對比。

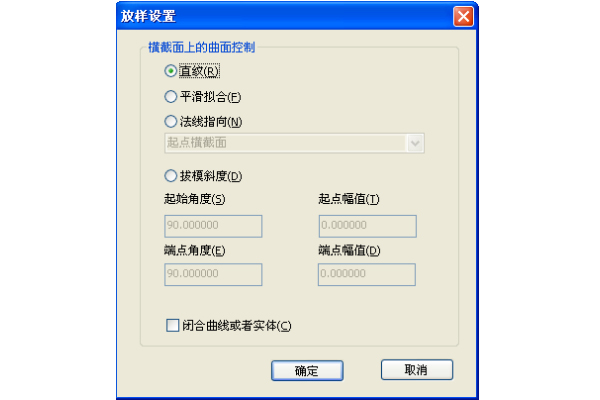

而如果選的是僅截面的放樣方式，則會彈出放樣設置對話框，在對話框內，用戶可以設置直紋、平滑擬合、法向指定及拔模斜度等放樣參數，通過設置放樣參數，控制實體生成效果。

放樣大大降低了三維建模的難度，對于有建模需求的用戶來說，這一功能無疑是非常實用的。用戶只需要繪制出幾個特征截面，并控制截面的相對位置，放樣功能就可以自動完成截面之間的實體、曲面構建，生成理想的三維模型。
