CAD打開圖紙后文字顯示為問號

現在設計單位的交流越來越多，有單位內部的，也有單位之間的，收到一張CAD圖紙打開后經常會因為沒有字體而導致有些字顯示為？號，遇到此類問題如何解決呢?

首先，必須對字體文件的格式有所了解。打開圖紙的時候會因為缺少大、小字體，文字無法顯示或雖然有此字體但版本不同，缺少某些文字的定義而使文字顯示為？號。解決這類問題，最好的方法是讓對方把字體文件發過來，其次是自己從網上搜同名的字體（同名的字體的內容不一定完全相同）。如果實在找不到的話，只能幫你想辦法了。辦法有下面幾種：

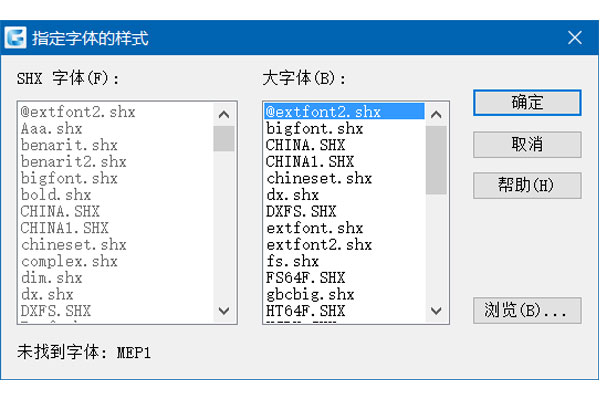

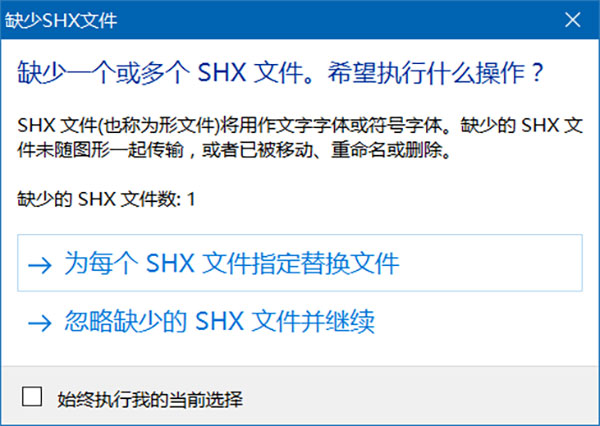

1、在打開文件時根據提示選擇合適的字體文件進行替換。

此時必須合理判斷缺少的文字是什么類型的字體，從而選擇合適的字體進行替換。小字體通常就那么幾種，尤其在國內使用特殊小字體的比較少，因此缺失的通常是大字體文件和符號形文件。大字體文件可以先統一替換成hztxt.shx或hzfs.txt等字體，浩辰CAD是直接帶這些字體的。

如果無論選擇替換哪個字體文件都提示不是正確的形文件，注意一下名字是否是：aaa.shx,gdt.shx,ltypeshp.shx，這類符號形是無法輕易替代的，這類文件對文字通常不會產生什么影響，只會使有些帶符號的線型顯示為普通的虛線。

2、如果經常有類似的圖紙需要打開又沒有找到字體，可以設置一下字體映射文件，讓圖紙在打開時將某些字體自動映射成電腦上有的字體。

浩辰CAD的映射文件叫gcad.fmp，在安裝目錄的根目錄下。這個文件是一個純文本文件，可以用記事本打開進行編輯。可以遇到一種新字體添加一種，假設只是為了看圖，你可以將所有中文的大字體都映射為hztxt.shx，用這些方法的時候并不一定能保證選擇的字體就能完全替代原來使用的字體，因此打開圖紙后還需要檢查字體是否顯示正常，如果還有問號，就選擇有問號的文字，在屬性框（CTRL+1）中看一下文字使用的文字樣式，然后輸入ST打開“文字樣式”對話框（格式>文字樣式）調整成其他字體看看。如果對文字沒有要求，中文可以不用SHX的大字體，可以用宋體、黑體等操作系統字體來替換。
