CAD中有哪些快速繪圖和標注坐標的方法？好用嗎？

CAD為繪圖空間提供了一個絕對的坐標系，并稱之為世界坐標系，這個坐標系存在于任何一個圖形之中，而且不可更改。相對于世界坐標系，用戶可根據需要創建無限多的CAD坐標系，這些坐標系稱為用戶坐標系。

我們先來復習一下關于數學里面坐標系概念，具體的意思：

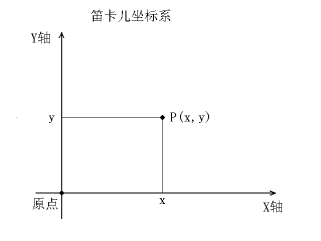

1.笛卡爾坐標系

笛卡爾坐標系又稱為直角坐標系，由一個原點和兩個通過原點的、相互垂直的坐標軸構成。其中，水平方向的坐標軸為X軸，垂直方向的坐標軸為Y軸。

例如，某點的直角坐標為（3,4）。

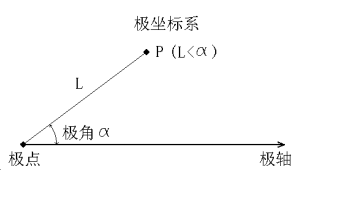

2.極坐標系

極坐標系由一個極點和一個極軸構成，極軸的方向為水平向右。平面上任何一點P都可以由該點到極點的連線長度L（>0）和連線與極軸的交角a所定義，即用一對坐標值（L）來定義一個點，其中“<”表示角度。

例如，某點的極坐標為（5<30）。http://www.2008design.com/

3.相對坐標

在某些情況下，用戶需要直接通過點與點之間的相對位移來繪制CAD圖形，而不想指定每個點的絕對坐標。為此，浩辰CAD提供了使用相對坐標的辦法。所謂相對坐標，就是某點與相對點的相對位移值，在浩辰CAD中相對坐標用“@”標識。使用相對坐標時可以使用笛卡兒坐標，也可以使用極坐標，可根據具體情況而定。

4.坐標輸入

a.絕對直角坐標輸入

輸入點的（x,y,z）坐標，在二維圖形中，z=0可省略。如用戶可以在命令行中輸入“10,20”（中間用逗號隔開）來定義點在XY平面上的位置。

b.相對直角坐標輸入

輸入點的位移增量，其格式為：＠△X、△Y、△Z，“＠”字符表示輸入一個相對坐標值。如“@10,20”是指該點相對于當前點沿x方向移動10，沿y方向移動20。

c.絕對極坐標輸入

其格式為：距離＜角度。角度以X軸正向為度量基準，逆時針為正，順時針為負。絕對極坐標以原點為極點。如輸入“10<20”，表示距原點10，方向20度的點。

d.相對極坐標輸入

其格式為：＠距離＜角度。如輸入“@10<20”，表示該點距上一點的距離為10，和上一點的連線與x軸成20度。
