怎樣在DWG圖紙中，使用CAD進行箭頭引注標注？

浩辰給排水cad中的箭頭引注功能非常強大，該功能繪制帶有箭頭的引出標注，CAD文字可從線端標注也可從線上標注，引線可以多次轉折，用于樓梯方向線、坡度等標注，提供共5種箭頭樣式和兩行說明文字。本文介紹如何使用浩辰給排水中的箭頭引注標注。

箭頭引注

菜單位置：[室內設計]à [符號標注] à [箭頭引注]

功能描述：本命令繪制帶有箭頭的引出標注，文字可從線端標注也可從線上標注，引線可以多次轉折，用于樓梯方向線、坡度等標注，提供共5種箭頭樣式和兩行說明文字。

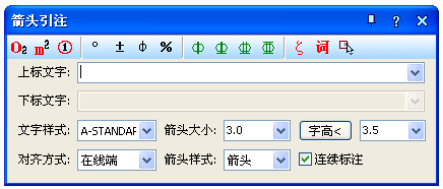

操作步驟：點取菜單命令后，對話框顯示如下，在線端時僅輸入一行文字。http://www.2008design.com

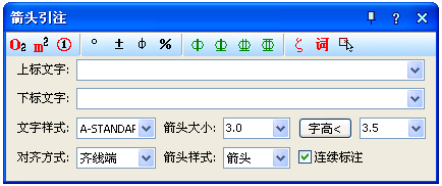

在對話框中輸入引線端部或者引線上下要CAD標注的文字，可以從下拉列表選取命令保存的文字歷史記錄，也可以不輸入文字只畫箭頭，對話框中還提供了更改箭頭長度、樣式的功能，箭頭長度按最終圖紙尺寸為準，以毫米為單位給出；箭頭的可選樣式有“箭頭”、“半箭頭”、“點”、“十字”、“無”共5種。

對話框中輸入要注寫的文字，設置好參數，按命令行提示取點標注：

箭頭起點或 [點取圖中曲線(P)/點取參考點(R)]<退出>:  點取箭頭起始點

直段下一點或 [弧段(A)/回退(U)]<結束>:  畫出引線(直線或弧線)，輸入U退回上一步

直段下一點或 [弧段(A)/回退(U)]<結束>:  回車結束命令

雙擊箭頭引注中的文字，即可進入在位編輯框修改文字。
