CAD倒角和圓角怎么畫？

在繪制機械CAD圖紙的過程中，經常會需要繪制CAD圓角或者是CAD倒角，以往的操作需要運用設置距離和捕捉等繁瑣步驟來完成倒角和圓角的繪制，十分費時費力。為此浩辰CAD機械軟件中開發了更便捷的CAD圓角以及CAD倒角功能，下面和小編一起來了解一下吧。

CAD倒角/圓角繪制步驟：

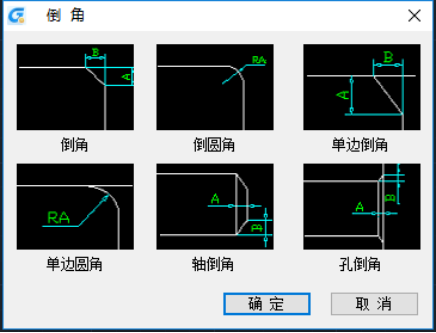

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【構造工具（S）】→【倒圓/倒角（F）】或輸入“DJ”命令，就會彈出如下圖所示的對話框。

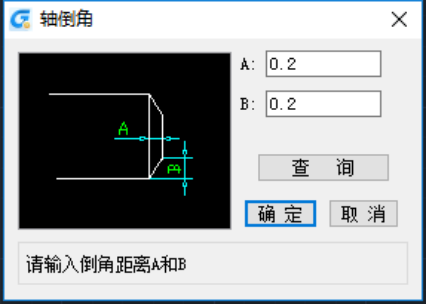

有六種倒圓或倒角方式，下面以軸倒角為例來詳細說明。選擇“軸倒角”，單擊【確定】按鈕，彈出如下圖所示的“軸倒角”CAD參數設置窗口。單擊【查詢】按鈕，可按國標查詢對應軸徑尺寸的倒角尺寸。設置后單擊【確定】按鈕。

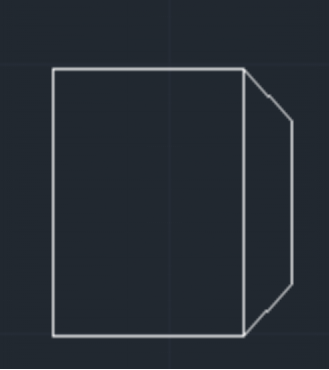

根據命令行提示，選擇軸的一條母線，選擇軸的另一條母線，然后再選擇軸的端面線，就會畫出如下圖所示的軸倒角。

上述教程中小編給大家分享了浩辰CAD機械軟件中繪制CAD倒角和CAD圓角的具體操作步驟，各位小伙伴學會了嗎？更多相關CAD教程請持續關注浩辰CAD軟件官網教程專區查看哦！
