cad軟件中，怎樣進行給排水dwg圖紙的高日高時、人防水量等各種計算？

使用CAD軟件進行計算省時省力還不易出錯，浩辰cad給排水軟件中內置了大量的計算功能供設計人員選用。高日高時計算可以進行最高日最高時用水量的計算,同時還可估算住宅入戶管管徑和流速；人防水量計算可以對飲用水和生活用水進行總量計算。還有水箱計算、氣罐計算等。

本文介紹經典，給排水cad中的高日高時、人防水量等各種計算。

高日高時

用戶運行室內菜單中的【計算】-【高日高時】命令，進行最高日最高時用水量的計算,同時還可估算住宅入戶管管徑和流速。

執行命令后彈出如圖對話框：

用戶可直接輸入計算參數，或通過【用水定額】按鈕選擇定額，軟件默認為定額的下限值（某些地區屬于缺水地區，宜取用下限值），用戶根據實際情況修改后軟件會分類記憶該值。

用戶點擊【估算住宅入戶管管徑】按鈕彈出如圖對話框：

本功能用于對多層，高層住宅入戶管道及立管在繪制前或校對時進行估算，通常每戶住宅用水當量在4-8之間（高級住宅，雙衛一廚在7-8之間，單衛在6-7之間，普通住宅在4-6之間），依此我們即可通過總用水量、定額及各戶的基本當量數估算出住宅入戶管的管徑。

人防水量

用戶可通過室內菜單中的【計算】-【人防水量計算】進行飲用水總量和生活用水總量的計算。

用戶可根據工程類別直接輸入計算參數。也可選擇工程類別，在選擇工程類別的同時，用水量和貯水時間會根據工程類別作相應的改變并顯示在對話框中，用戶只需確定人數，然后點擊【計算】便可計算出飲用水總量和生活用水總量。

氣壓水罐

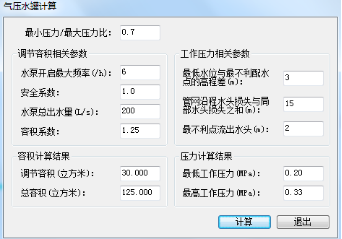

用戶運行室內菜單中的【計算】-【氣壓水罐】命令，計算氣壓罐的容積和工作壓力。

執行命令彈出如圖對話框：

用戶輸入“調節容積”和“工作壓力”相關的計算參數，然后點擊【計算】便可計算出氣壓罐的調節容積和總容積以及最高和最低工作壓力。

水箱計算

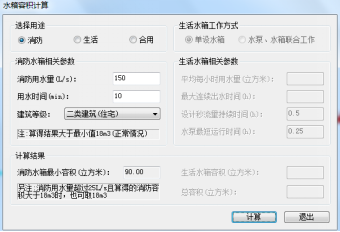

用戶運行室內菜單中的【計算】-【水箱計算】命令，計算生活、消防和生活消防合用的水箱容積。

用戶選擇水箱的用途后，設定用水量、時間等參數，點擊【計算】按鈕，便可計算出水箱容積。

貯水池

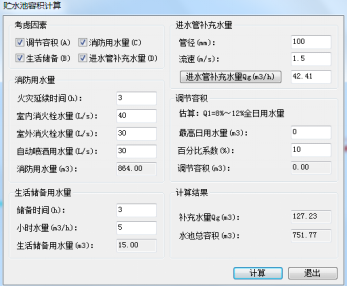

用戶運行室內菜單中的【計算】-【貯水池】命令，計算貯水池補充水量、水池總容積。

執行命令彈出如圖對話框：

設定貯水池相應參數，點擊【計算】按鈕，便可計算出貯水池總容積。http://www.2008design.com/

滅火器

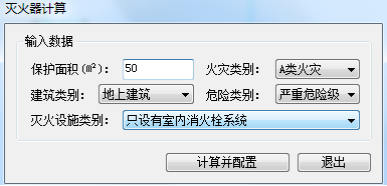

用戶運行【計算】菜單中的【滅火器計算】命令，彈出如圖對話框：

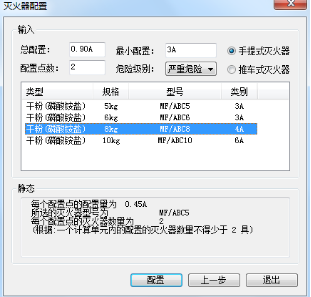

用戶輸入計算參數點擊【計算并配置】彈出如圖對話框：

用戶只需確定滅火器形式和配置點數，然后點擊【配置】便可得到每個配置點的配置量、滅火器型號和數量。
