CAD中為什么有些圖形能顯示，卻打印不出來？

你是否注意到圖層有一個是否打印的設置？又是否注意到CAD會自動創建一些圖層？例如創建標注時，會自動創建一個DEFPOINTS的圖層，這個圖層默認被設置成不打印，而且是無法修改的。

如果不小心將DEFPOINTS圖層設置成了當前層，繪制的圖形就會在這個圖層上，或者選擇了圖形后，不小心在圖層列表中選擇了這個圖層，最終就會出現這些圖形能顯示，但打印不出來的現象。

除了放在了不打印的圖層上，還有一種可能會出現打印不出來的情況。因為CAD的打印樣式表只映射256索引色，默認狀態下索引色的7號色（白色），會打印成黑色，但如果你用的不是索引色，而是真彩色的白色（255,255,255），CAD在打印時是不做處理的，打印時仍會按白色打印，因為紙張是白色的，這些線條就會看不出來。當然還有可能有其他情況。比如說打印設備比較老，由于內存溢出圖形沒打印完整，這種情況可能圖形整個打印不完整，這些應該比較好判斷。

這個問題怎么解決呢？

>>>> 方法1

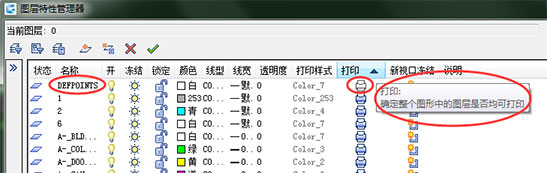

對于第一種原因導致的，首先看這些圖形在哪個圖層上，然后在打開圖層管理器。

看一下這個圖層是否設置成了不打印，如果所在圖層不是類似DEFPOINTS、ASHADE這樣的圖層，直接設置成可打印就可以了。如果圖形放到了DEFPOINTS這樣圖層，只能選中對象后，再在圖層列表中選擇一個其他圖層，將對象移到別的圖層。

>>>> 方法2

對于第二種原因導致的，當不是放到不打印圖層時，就檢查一下顏色的設置，將顏色改過來就可以了。

>>>> 方法3

至于其他原因導致的，我想大家應該會自己處理了。為什么會有這樣的現象？CAD的圖層之所以有是否打印的設置，是因為用戶有這樣的實際需求，有些圖形我們需要它顯示，但不希望它被打印。例如布局空間中視口的邊界，顯示邊界可以讓我們清楚地知道視口的范圍，方便我們進入視口進行操作或了解視口的數量，但大部分都不希望視口邊界打印出來，因此大部分設計人員會將視口，放到一個單獨設置的不打印的圖層上。有些設計人員為了省事，就直接將視口移動到DEFPOINTS圖層。
