CAD中怎么快速計算二維圖形面積？CAD計算面積

在CAD繪圖過程中，經常會需要計算圖紙中部分圖形面積，那么CAD怎么快速計算面積呢？浩辰CAD軟件中提供了便捷的CAD計算面積功能，可以方便、準確地計算二維封閉圖形的面積（包括周長），但對于不同類別的圖形，計算方法也不盡相同。下面給大家詳細介紹一下浩辰CAD軟件中CAD面積計算教程吧！

CAD計算面積的操作步驟：

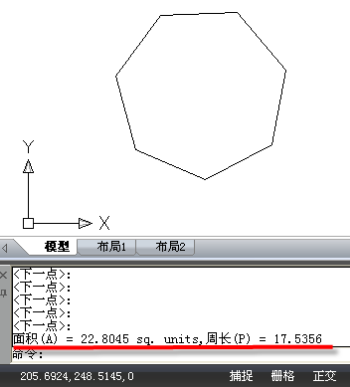

1. 對于直線邊界對象圖形，如矩形、三角形、多邊形等，只須執行命令AREA，并打開捕捉依次選取矩形或三角形各交點后回車，浩辰CAD將自動計算面積、周長，并將結果列于命令行，如下圖。

2. 對于帶弧形邊界的圖形，如圓、多段線、樣條線組成的二維封閉圖形。執行命令AREA后，選擇對象（E）選項，根據提示選擇要計算的圖形，浩辰CAD將自動計算面積、周長。

3. 對于復雜封閉圖形，可先建立面域，再執行AREA命令計算圖形面積。

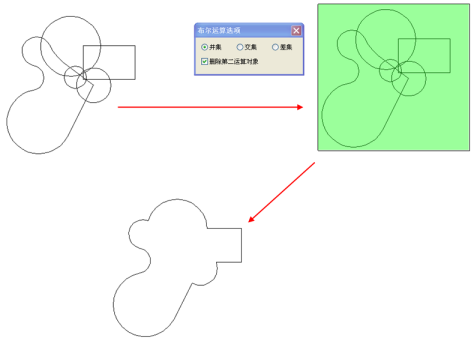

4. 如果是使用浩辰CAD ，則可利用“二維布爾運算”命令將復雜封閉圖形處理成單一的閉合區域，如下圖所示。再執行AREA命令計算圖形面積。

上述教程中給大家整理介紹了浩辰CAD軟件中計算面積的具體操作步驟，你學會了嗎？各位小伙伴在CAD繪圖過程中如果需要進行CAD面積計算的話可以參考本篇教程來操作哦！更多相關CAD教程請持續關注浩辰CAD軟件官網教程專區。
