在浩辰CAD看圖王中，怎樣使用外部參照功能？

設計師在繪制圖紙的過程中，很多時候為了繪圖需要，會在圖紙中插入相關的DWG參照圖紙作為參照，當我們拿到圖紙的時候，如何知道拿到的圖紙是否含有參照圖紙或者，如何將其中的參照圖紙與圖紙進行綁定呢？浩辰CAD看圖王軟件中的外部參照功能可供我們使用。

當我們拿到帶有參照的圖紙的時候，經常會因為參照圖紙與我們的圖紙不在一起或者不在一個路徑下，導致我們打開的圖紙不全，看圖很不方便，因此，當我們拿到帶參照的圖紙時，如果可以將參照與圖紙進行綁定，就算之后不小心將參照圖紙弄丟了，也不用擔心圖紙打開顯示不全的問題了。

那么，今天就為大家簡單介紹下浩辰CAD看圖王中外部參照功能的具體使用方法，具體操作步驟，如下所示：

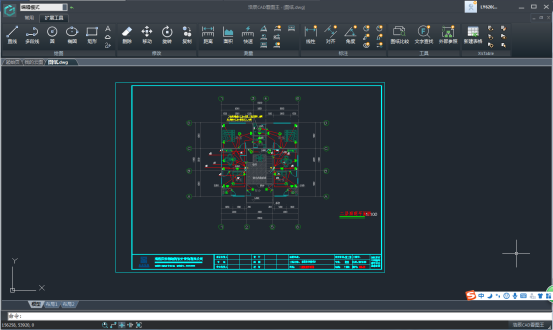

打開浩辰CAD看圖王軟件，并打開圖紙；

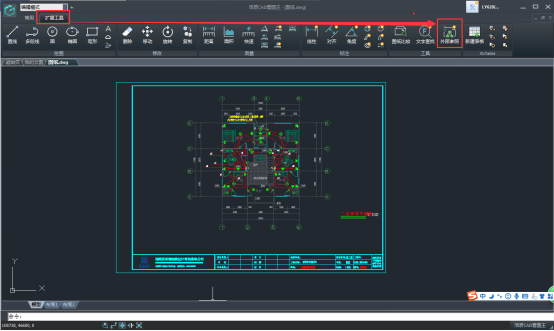

點擊擴展工具菜單下的外部參照命令；

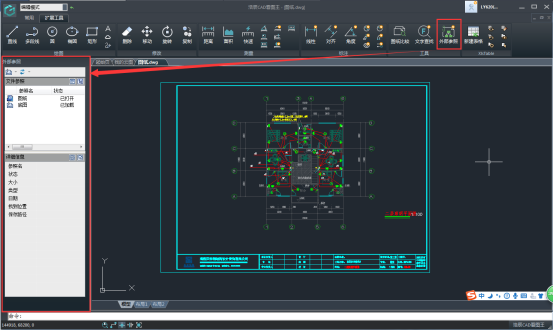

在圖紙界面的左側彈出外部參照對話框；

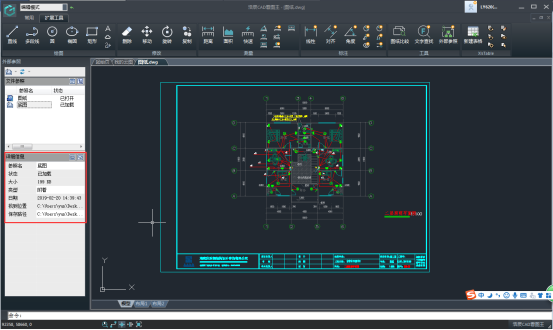

在對話框中可以顯示出參照文件的相關信息包括了參照名稱、狀態、大小、類型、日期以及保存路徑。

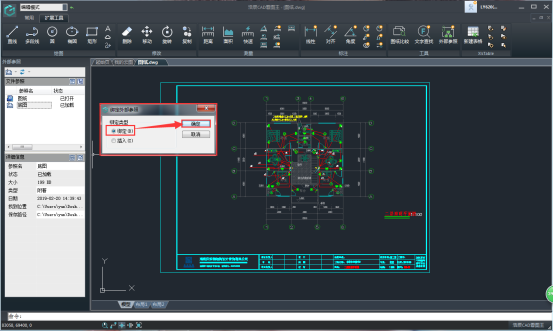

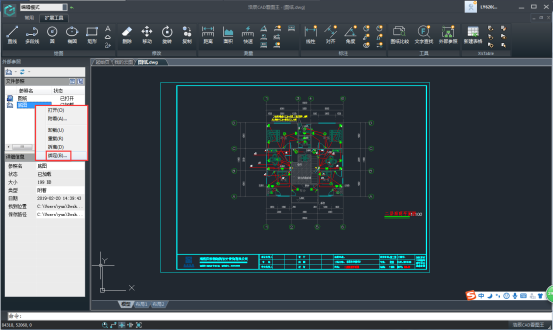

鼠標放在參照文件名稱上，右鍵可以進行：打開、附著、拆離、重載、卸載、綁定等操作。

當將參照綁定后，刪除參照圖紙后，打開圖紙也可以完全顯示圖紙。

以上就是浩辰CAD看圖王中外部參照的具體使用過程，當我們拿到帶參照圖紙后，使用軟件，對其中的參照文件進行綁定，然后，在以后的看圖過程中，再也不用擔心參照文件丟失，會使圖紙顯示不全的問題了。
