cad面域(Region)命令就是將封閉的二維線條轉為一個三維的面對象,通常用于統計面積或創建三維模型。
浩辰cad專業版本里面包含此命令,標準版沒有。具體怎么使用和操作下面介紹一下。cad教程視頻下載、cad制圖軟件教程,歡迎下載使用!
在創建面域的時候可以框選組成一個或多個封閉區域的線,CAD軟件將自動判斷并生成一個或多個面域。
如果在框選邊界線后不能生成正常的面域,可能有下面幾種情況:
1. 圖形未封閉,存在缺口,與不能填充的情況類似。
2. 圖形封閉,但在交點處存在交叉,簡單說就是兩條線中的一條或者兩條都長出對方,不能面域。
3. 圖形自相交。例如兩根直線并不是點對點的接合,而是由重疊的部分。或者多段線看似一根線,但是從某個部分突然折返,出現自身的重疊,這個很難看出來,經驗豐富的時候,根據選中時虛線的密度,可以大概判斷出來。
解決方法,放大,仔細檢查各個邊界交點和拐點。
1. 有缺口要補上,有交叉要切除多余部分。
2. 檢查自交情況,排除自交。

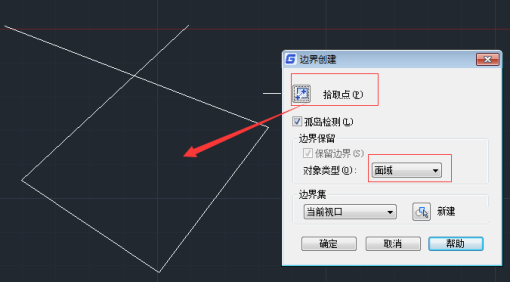

3. 如果確認沒有缺口,及時邊界有自相交,也可以利用BO(Boundary邊界)命令來創建面域。用邊界命令創建面域時,只需要將對象類型設置成“面域”,在封閉區域內拾取一個點就可以了,如下圖所示。
