如何使用CAD來設置水力計算條件，并且出計算書？

浩辰cad暖通智能水路水力計算模型和數據設定好后就可以進行計算了。計算前可以設置計算條件。譬如：設置不平衡率控制范圍、管徑區間。設置好后可以進行計算出計算書，如果不平衡率超出了控制范圍，軟件還提供了復算、平衡計算等操作。

本文介紹不負好時光，CAD暖通水力計算條件設置和出計算書。autocad教程下載、cad下載 免費中文版，歡迎下載使用！

初始數據

菜單：[智能水路]→[水力計算]→[計算]→[初始數據]

功能：初始化計算數據

執行命令，彈出如下對話框：

說明：用戶不僅可以選擇在三管交匯處是否自動添加三通，以及三通的形式的確定，還可選擇是否在四管交匯處自動添加直四通。

計算條件

菜單：[智能水路]→[水力計算]→[計算]→[計算條件]

功能：給水力計算輸入和實際工程對應的設計計算條件

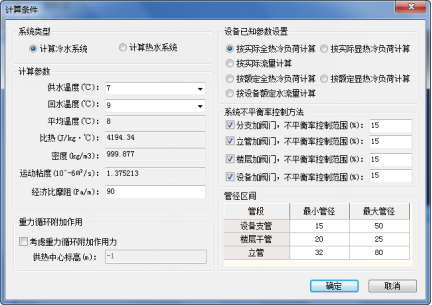

執行命令，彈出如下對話框：

用戶可以在設計計算條件中輸入供、回水溫度，經濟比摩阻大小，如果需要考慮重力循環附加作用時，可以輸入供熱中心的標高值，以及不平衡率控制的大小和管徑區間范圍的選定。對于窗口中不能輸入的數據值，如比熱。軟件都是按其與溫度的函數值計算所得。

空調水路水力計算器可以計算冷水系統，也可以計算熱水系統。

設備已知參數設置控制得是圖面數據提示和輸入設置。

計算方法

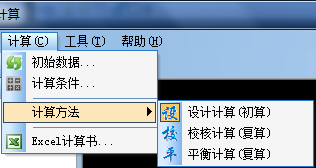

菜單：[智能水路]→[水力計算]→[計算]→[計算方法]

功能：計算結果

設計計算：當數據輸入完成之后，進行計算。由初算條件計算管徑、壓力損失、散熱器片數等。

校核計算：修改其中一些參數后，將復算得到的新數據值更新，重新輸出。

平衡計算：控制并聯環路不平衡率，將其調整到范圍值以內，并計算壓力損失的差值，同樣也將復算得到的新數據更新再輸出。

Excel計算書

菜單：[智能水路]→[水力計算]→[計算]→[Excel計算書]

功能：輸出Excel計算書，可輸出橫向A4格式的Excel計算書，用戶可不用調整直接進行打印操作。

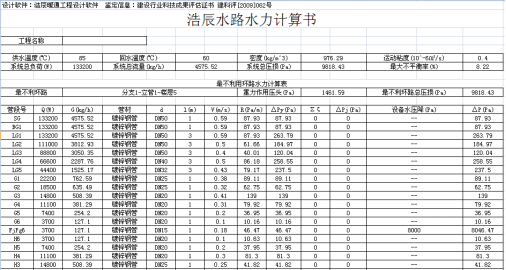

計算書示例：
