如何使用暖通cad來快速建立模型，提取圖紙數據？

浩辰cad暖通具有快速建立模型，提取圖紙數據的功能。同樣對提取后的數據模型的修改也是非常簡單易用。編輯修改功能包含：數據的批量修改、不同樓層的批量復制功能。批量修改和批量復制的組合使用可以極大的提高效率。本文介紹享受畫圖，暖通智能水路水力計算模型的編輯。免費cad軟件下載、cad轉換成jpg，歡迎下載使用！

批量修改

菜單：[智能水路]→[水力計算]→[編輯]→[批量修改]

功能：批量修改水力計算中的參數

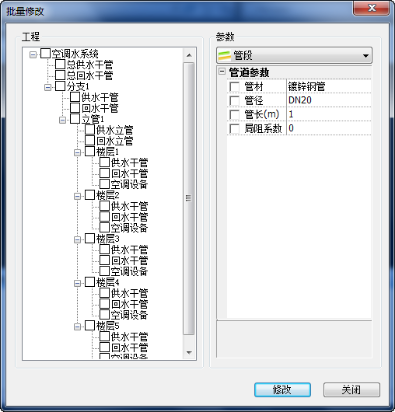

執行命令，彈出批量修改對話框，如下圖：

窗口中包括二個索引區選項，分別顯示工程信息和對應的參數信息，選擇不同的參數類型，在下方顯示相關的參數值。

具體的操作是：

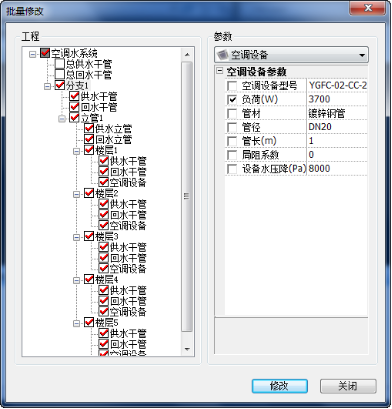

選中所需要修改的工程欄所需要修改的工程信息，在右邊索引欄中參數類型下拉選項中，選取需要修改的參數類型，在下方勾選出具體要更改的選項，在參數信息輸入所需求改正的數值或管徑等，最后再確定即可完成。例如：修改分支1中，立管為一作用下所有空調設備的負荷值。如下圖設置：

高級復制

菜單：[智能水路]→[水力計算]→[編輯]→[高級復制]

功能：對工程內容的復制，一對一或者一對多的復制方式：選中一個源工程，再選擇一個或者多個目標工程進行復制操作

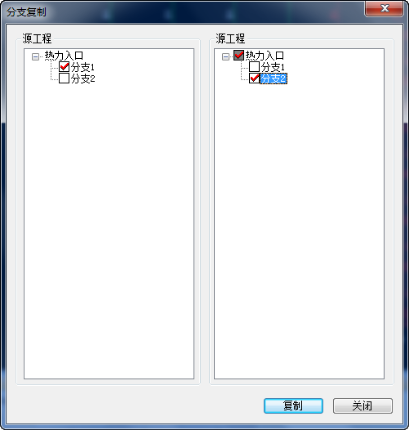

分支復制：選擇分支；執行命令，彈出如下對話框：

立管復制：同分支復制。

樓層復制：同分支復制。

說明：上述高級復制命令中，在左邊索引欄選擇源工程項，在右邊索引欄選取對應的目標工程項，再點復制就可以完成高級復制操作。http://www.2008design.com/
