      CAD中怎樣使用一些圓角(fillet)功能的技巧?

      2019-03-05 10243 CAD

      CAD中圓角命令是FILLET,圓角功能可使用與對象相切且指定半徑的圓弧來連接兩個對象。可以創建兩種圓角,內角點稱為內圓角,外角點稱為外圓角。可以圓角的對象有圓弧、圓、橢圓、橢圓弧、直線、多段線、構造線、三維對象等。cad下載 免費中文版cad手機看圖,歡迎下載使用!

      提示:進行圓角時如果選擇的兩個對象位于同一圖層上,會在該圖層創建圓角弧,否則將在當前圖層創建圓角弧。圖層會影響生成圓弧的特性(包括顏色和線型)。

      除了按常規操作生成圓角外,圓角命令還有一些擴展應用,如果能靈活應用,可提高繪圖效率。下面就跟大家分享幾種圓角的使用技巧。

      1.當兩條線相交或不相連時,利用圓角進行修剪和延伸

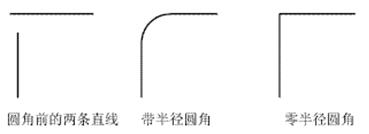

      如果將圓角半徑設置為 0,則不會創建圓弧,操作對象將被修剪或延伸直到它們相交。當兩條線相交或不相連時,使用圓角命令可以自動進行修剪和延伸作,比使用修剪和延伸命令更方便,如下圖所示:

      2. 對平行直線倒圓角

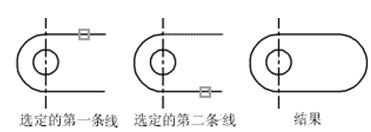

      不僅可以對相交或未連接的線倒圓角,平行的直線、構造線和射線同樣可以倒圓角。檔對平行線進行倒圓角時,軟件將忽略原來的圓角設置,自動調整圓角半徑,生成一個半圓連接兩條直線,繪制鍵槽或類似零件時非常方便,如下圖所示:

      提示:對平行線倒圓角時第一個選定對象必須是直線或射線,不能是構造線,因為構造線沒有端點,可以作為圓角的第二個對象。

      3. 對多段線加圓角或刪除圓角

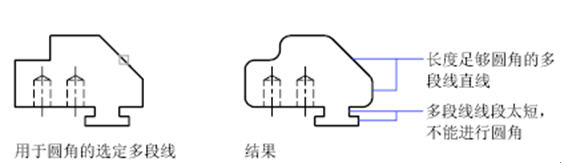

      如果想對多段線上適合圓角半徑的每條線段的頂點處插入相同長度的圓角弧,可在倒圓角時使用多段線(P選項,如下圖所示:

      提示:如果想刪除多段線上的圓角和弧線,也可以使用多段線(P選項,只需將圓角設置為0FILLET 將刪除該弧線段并延伸直線,直到它們相交。

      4. 三維實體倒圓角

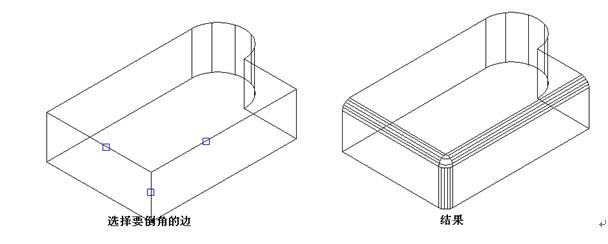

      CADFillet命令不僅可以對二維線形進行倒角,也可以對三維實體進行倒角。當選擇三維實體上需要倒角的邊時,會提示輸入圓角半徑,輸入半徑后可以選擇一條或多條邊同時倒圓角,如下圖所示:

      圓角操作非常簡單,功能也很明確,但只要深入研究,就會發現一些意想不到的用途,適時應用這些小技巧有時會起到事半功倍的效果。http://www.2008design.com/
