2019-02-28 6578 暖通CAD
管線繪制好后,連接處需要有構件,浩辰cad暖通管線繪制過程中可以自動生成構件,也可以手動布置構件。構件包含了變徑、彎頭、三通、四通等。有時候也需要對管線進行過橋處理。軟件中過橋彎功能可以直接生成過橋彎。本文介紹擼起袖子加油干,暖通cad智能水路構件和過橋彎的使用。cad教程免費下載、免費cad軟件下載,歡迎下載使用!
菜單:[智能水路]→[構件]
功能: 手動連接,手動替換或者任意布置水管構件,含變徑、彎頭,三通和四通等。

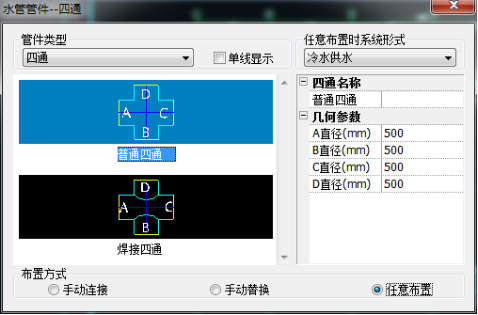

執行該命令后,彈出對話框,如圖示:

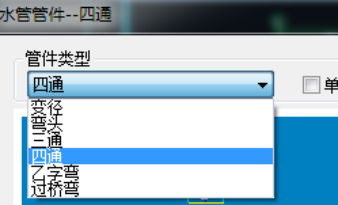

管件類型:下拉可以選擇變徑,彎頭,三通,四通,乙字彎和過橋彎類型。
系統形式:把當前構件布置選定的系統上
布置方式:
手動連接:手動連接管線,生成構件
手動替換:手動替換,可以替換選中的構件
任意布置:任意位置布置構件
操作過程中,請注意命令行提示,根據提示進行操作。

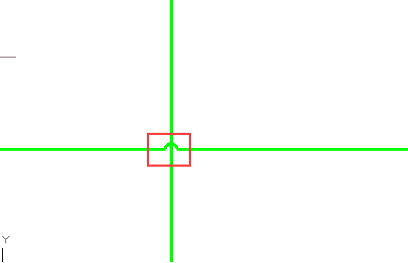

過橋彎
菜單:[智能水路] ]→[管線處理]→[過橋彎]
功能:在管線上搭接過橋彎
命令行提示:選擇需要生成過橋彎的管線:
過橋彎的橋洞高度根據跨越管和主管的管徑決定,平面圖下半圓直徑由【系統設置】→【繪圖設置】中的單線過橋彎平面圖示意直徑參數決定。
過橋彎布置有兩種模式,根據選擇的管線的相交情況進行區分:
所有選擇的管線相交于一點或延長線相交于一點:
命令行提示:選擇的管線在平面上交于一點,手動指定連接過橋彎的主管線。
選擇需要連接過橋彎的主管線:
選擇需要搭接過橋彎的主管,在改主管上生成過橋彎;
所有選擇的管線和延長線不相交于一點:
命令行提示:選擇的管線在平面上不交于一點,自動判斷選擇的管線是否需要生成過橋彎。
軟件會根據所有選擇到的管線,判斷與其相交的所有管線,是否有需要生成過橋彎的地方。判斷依據為:有管線在三維上碰撞;碰撞的管線并不屬于同一系統;碰撞位置并非該管線的起點或終點;滿足以上條件時,會自動生成過橋彎。http://www.2008design.com/
