如何使用機械CAD來快速畫出帶孔的十字中心線？

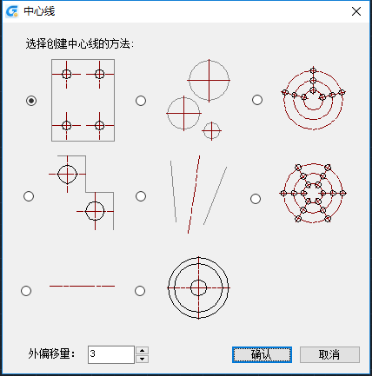

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【繪圖工具（D）】→【中心線（C）】→【帶孔的十字中心線（H）】或輸入“GMCENCRHOLE”命令，按 ENTER 鍵顯示“選擇中心線選項”對話框，如下圖所示：

指定孔的中心點，如果希望創建一個過孔中心線，必須指定一個孔的直徑值，可以輸入多個直徑值，以“|”符號分隔（例如 ||4|6|12）。按 ENTER 鍵，指定插入其他過孔中心線的位置。就可以創建出如下圖所示的中心線。注意 選擇“沒有孔”創建沒有孔的中心線，然后為中心線指定直徑值。

浩辰CAD還提供大量cad圖庫大全，及cad平面圖免費下載，歡迎下載使用。
