怎樣在機械CAD中使用構造線的命令？

使用構造線功能，可以創建向一端無限延長的構造線（射線）或者向兩端無限延長的構造線（參照線）。還可以創建圓形構造線。

構造線并不改變工程圖的延伸情況，因此，它們的無限尺寸并不會影響縮放或者視口。用戶可以像移動、旋轉以及復制其他對象一樣移動、旋轉以及復制構造線。可以利用構造線作為創建其他對象的參照。例如，用戶可以利用構造線來尋找一個打孔的中心點，為同一對象準備多重視圖，或者創建可用于對象捕捉的臨時截面。

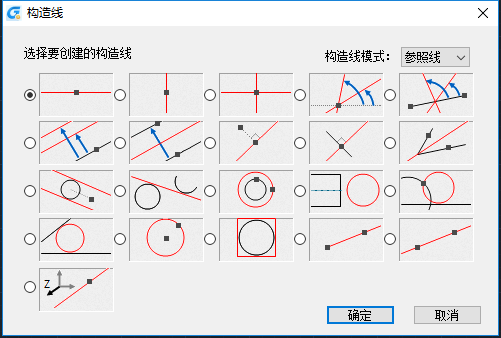

在浩辰CAD機械軟件中調用【浩辰機械（M）】→【繪圖工具（D）】→【構造線（S）】→【構造線（S）】或輸入“GMCONSTLINES”命令，就會彈出如下圖1所示對話框：

下面選取圖1的其中兩種為例來畫構造線：

1．創建與兩點垂直的構造線

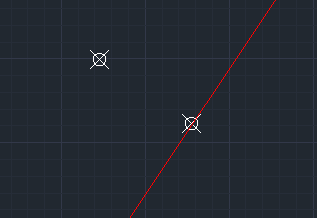

在“構造線”對話框中，選擇第二行的第三個按鈕，指定 construction line,C-line（構造線）構造線必須通過的一點，指定第二個點或輸入一個角度值來定義構造線的方向。就會出現如下圖2所示的構造線：

2. 創建與直線相切的圓形構造線

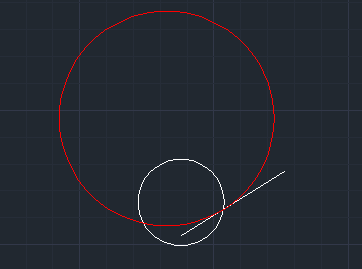

在“構造線”對話框中，選擇第三行的第五個按鈕。然后選擇一條參照線，一條射線或者一條直線。指定一點來定義圓的位置，確定半徑值，按回車鍵，即可出現如下圖3所示的構造線：

在浩辰CAD機械軟件中，構造線功能下還有“追蹤輪廓”、“自動創建構造線”和“投影 開/關”等功能。具體可以參照《cad命令大全》，《cad快捷鍵命令大全》這里就不再一一詳細介紹了。
