浩辰CAD看圖王電腦版中如何使用標注測量設置數據？

CAD圖紙中的標注功能，可以讓大家一目了然的看到圖紙的尺寸，對于設計和施工來說都是不可或缺的，今天我們主要來說說在浩辰CAD看圖王電腦版中如何使用標注測量設置？

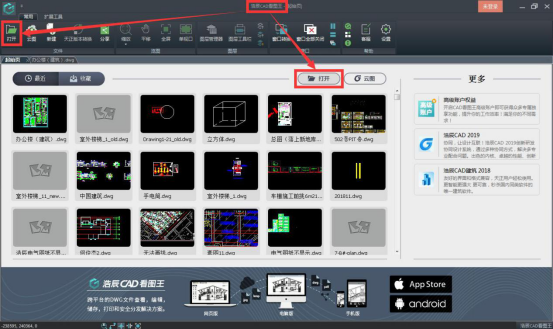

步驟一：在浩辰CAD看圖王電腦版中打開圖紙。

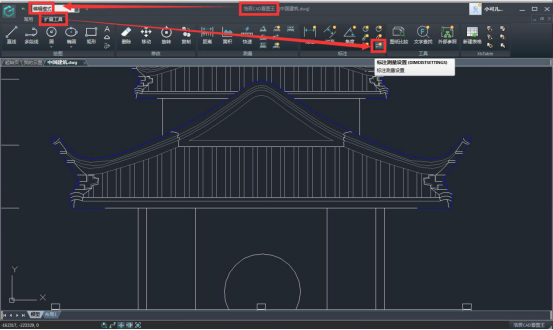

步驟二：在編輯模式，擴展工具欄中選擇標注測量設置功能。

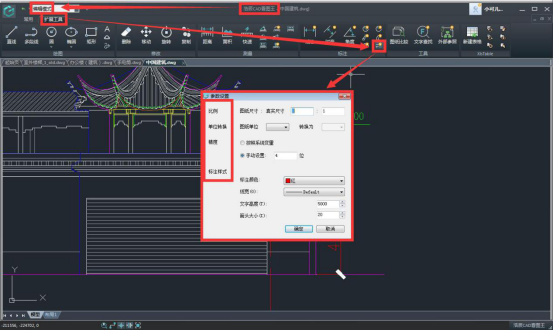

步驟三：選擇需要配置的選項，即進行標注的參數設置。

步驟四：設置圖紙的比例，即圖紙尺寸與真實尺寸的比值。

PS：一般CAD軟件中的默認單位都是mm，如果想要標注測量的結果為m可以將比例設置成100:1。

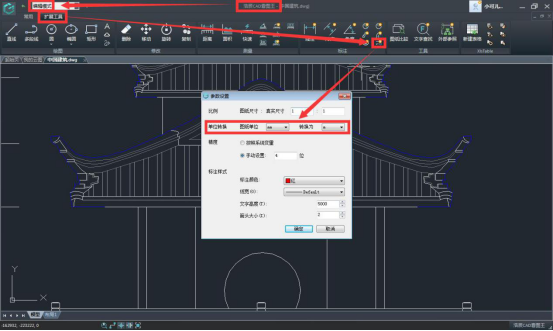

步驟五：進行單位轉換，即將圖紙中的單位轉換成你需要的展示的單位。

PS：同上面的比例設置，如果想將mm轉換為m可以在這里進行設置。

一定要注意的是如果上面已經采用了比例轉換就不要在調整單位了，兩者選其一即可。

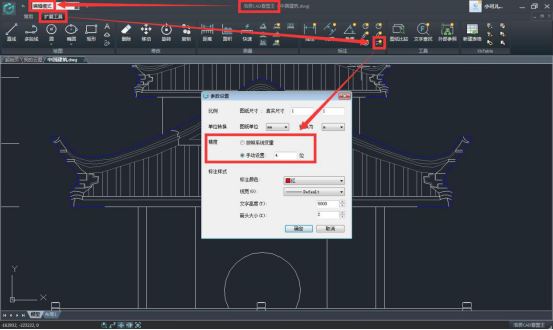

步驟六：精度設置，即想要標注的數值保留小數點后多少位數，有兩種設置方法，一種是按系統變量設置，即之前精確到小數點后多少位，現在也一樣；另一種是手動設置，即想要精確到多少位就輸入多少位。

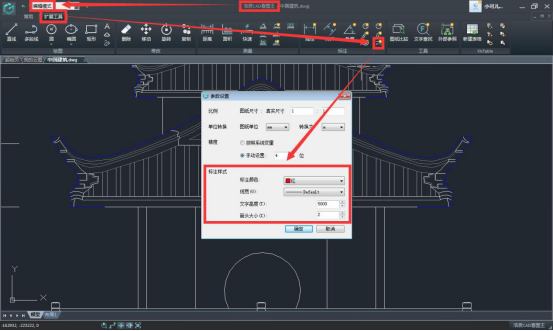

步驟七：設置標注樣式，即設置標注的顏色、線寬、文字高度以及箭頭大小。

這些參數配置好后，選擇確定按鈕，此后的標注顯示參數也會隨之改變。

以上就是浩辰CAD看圖王電腦版4.1版本中的新功能標注測量設置的使用，浩辰CAD看圖王電腦版還有更多功能等你來用！歡迎下載免費試用！

浩辰CAD看圖王電腦版4.1版本更新內容：

1.搭建高級賬戶體系

2.新增標注功能（顯示/隱藏標注、標注樣式管理、線性標注、角度標注、對齊標注、直徑標注、半徑標注、弧長標注、坐標標注）

3.新增文字查找功能

4.新增外部參照功能

5.新增測量弧長功能

6.新增測量坐標功能

7.新增測量圓面積功能

8.新增單視口功能

9.新增天正版本轉換功能

10.解決登錄錯誤問題

11.優化DWG轉PDF功能

12.優化安裝包大小
