為什么CAD軟件在DWG圖紙中設置的線寬在打印時卻不起作用？

在CAD軟件中，并不是在CAD圖紙中設置好圖形的線寬，打印的時候就會按照設置的線寬打印。很多時候是用打印樣式表設置對象線寬出圖的，具體的操作下面介紹一下。

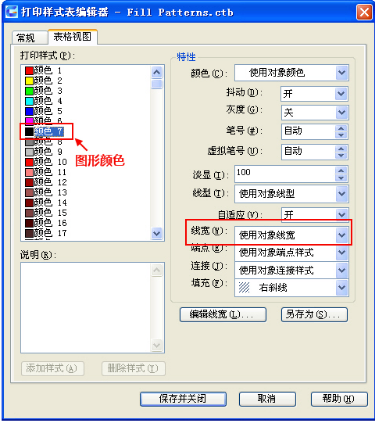

要想按圖中設置的線寬打印，必須使用打印樣式表（CTB或STB），并且在對應顏色或對應樣式的輸出的線寬設置中選擇“使用實體”線寬，CTB文件設置如下圖所示。

在打印樣式表中線寬的默認值為“使用對象線寬”，在選用打印樣式表后，就可以按給圖形或圖層設置的線寬進行打印了。

如果沒有使用打印樣式表，所有線都會按照默認的線寬打印。

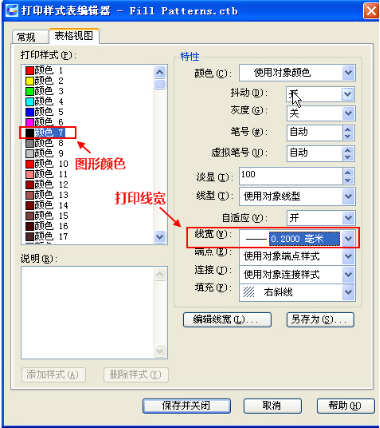

如果打印樣式表被調整過，例如圖形對應顏色或打印樣式的輸入線寬被設置成了固定值，例如0.2，那么你在圖形中給對象或圖層設置的線寬也會不起作用，如下圖所示。

所以，出現類似情況，一個是看是否使用了打印樣式表，然后再檢查一下圖形對應的輸出線寬是否被設置成了固定值。歡迎下載免費試用！
