怎樣使用暖通CAD軟件的智能水路風機盤管模塊來定義連接和風機庫？

CAD暖通智能水路設計中，風機盤管布置好后要要進行風機盤管的連接定義，主要定義水管風管的連接位置，以便后續的設備連接。同樣只有連接后才能進行水力計算直接提取圖紙信息。

浩辰CAD暖通軟件的風機盤管庫也是開放的，可編輯的。本文介紹每日一學，智能水路風機盤管的連接定義與風機庫。歡迎下載免費試用！

風機盤管連接定義

菜  單：[智能水路]→[風機盤管]→[風機盤管連接定義]

功  能：在設備定義風管連接數據及水管連接點信息,便于風管及水管從設備上引出,和水管與設備的自動連接

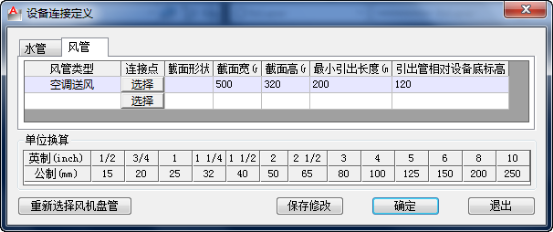

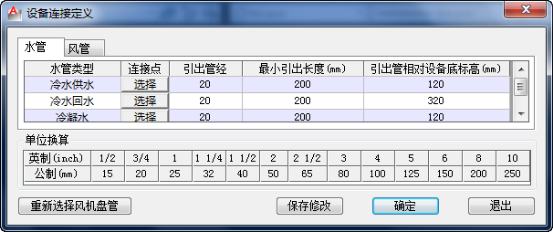

1．選擇定義的圖塊,“設備連接定義”對話框中可設置風管連接位置，方向,尺寸及水管連接位置方向,管徑等；

2．定義時,首先選擇水管類型或風管類型,圖中點取連接點和方向點,管道標高值(指管道或風管中心距設備底部的高度),默認管徑或風管尺寸值,最小伸出長度值(圖紙尺寸)；

風機盤管圖庫管理

菜  單：[智能水路]→[風機盤管]→[風機盤管圖庫管理]

功  能：風機盤管圖庫的數據管理

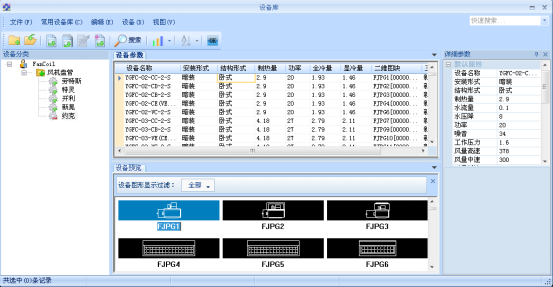

執行該命令后，彈出對話框，如圖示：

說明：設備庫顯示所有風機盤管的詳細參數和顯示對應的圖塊，用戶可以在此處進行數據添加或者修改等處理，也可以制作新圖快。
