如何在暖通CAD中進行智能水路風機盤管的布置與選型？

暖通CAD智能水路設計離不開風機盤管的布置，浩辰CAD暖通中智能水路模塊提供了它的布置功能。圖庫內置了常用風機盤管品牌以及各個品牌的多種型號，方便設計人員就行調用。如何使用浩辰暖通CAD進行風機盤管的選型和布置呢？正是本文要介紹的內容。本文介紹畫圖的智慧，暖通cad智能水路風機盤管的布置與選型。歡迎下載免費試用！

風機盤管布置

菜  單：[智能水路]→[風機盤管]→[風機盤管布置]

功  能：風機盤管選型布置

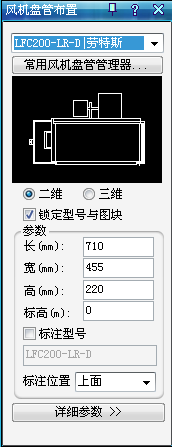

執行該命令后，彈出對話框，如圖示：

1. 風機盤管型號下拉列表提供常用的型號，可通過下面的按鈕連接到常用風機盤管管理器；

2. 風機盤管所對應圖塊的長寬高尺寸,讀取自風機盤管設備庫，用戶可手動修改；

3. 標高參數，除非用戶手動修改此數據，否則不變化；

4．鎖定、解鎖型號與圖塊，鎖定情況下，型號的切換會引起圖塊的變化，且用戶無法手動選擇圖塊，解鎖情況下，型號的切換不會引起圖塊的變化，且用戶可以手動選擇數據庫中任意圖塊；

5．自動標注型號時，可以選擇標注的文字的位置，標注文字大小取自系統設置/繪圖設置/文字設置/中文出圖字高。

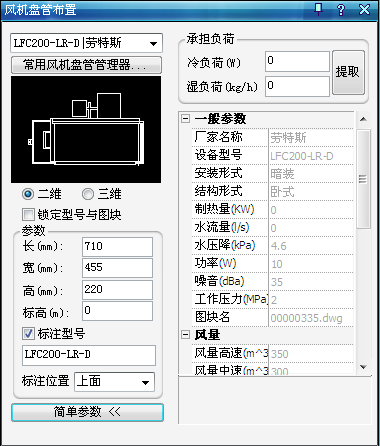

6.點擊詳細參數命令，對話框如圖示：

在布置風機盤管時，可以輸入盤管的承擔負荷。

點擊提取按鈕，可以將承擔的負荷數據提取到界面上。

命令行提示：請選擇房間編號:

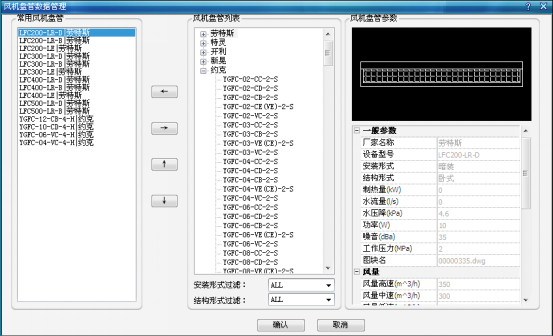

9. 點擊常用風機盤管管理器命令，對話框如圖示：

說明：雙擊風機盤管列表項可以將當前選擇的風機盤管加入常用風機盤管庫。
