如何在CAD軟件中輸入鋼筋符號以及解決鋼筋符號無法讀取的問題？

我們經常會使用CAD軟件來打開其他人的圖紙，如果是CAD結構圖紙，鋼筋符號很可能顯示問號的情況。這樣不便于設計師和及與項目相關人員們快速讀取圖紙，從而導致項目工程的延后。

而筆者仔細研究了一下，發現大致情況分為兩種：

一、缺字體

在打開圖紙時，如果在你的CAD軟件指定路徑內沒有找到圖紙所用的字體，CAD會彈出一個替換字體的對話框，此時你可以選擇一種字體來替換，或者直接忽略。直接忽略的結果可能是:不僅鋼筋符號顯示為問號，其他一些中文字符和符號也會顯示為問號。選擇替換字體的結果可能是：大部分字符能正常顯示，鋼筋符號或個別符號不能顯示。

二、字體不對

在打開圖紙時并未提示缺字體，也就是說你有圖紙中用到的所有字體，但鋼筋符號仍顯示為問號，這又是為什么呢？

CAD在打開圖紙時只是根據文件名去找對應的字體，但同名的字體文件并不一定完全相同，同名的字體可能又多個版本，可能你的字體文件中缺少鋼筋符號對應的字符。

無論哪種情況，解決方法都一樣，就是找到正確的字體。

鋼筋符號比較特殊，有些普通符號，例如直徑符號，如果不能正常顯示，你可以選擇操作系統的某種字體（*.ttf）試試，而鋼筋符號只在CAD字體（SHX）中定義，所以必須找包含鋼筋符號定義的SHX字體。

如果你的圖紙是同事提供的，最好向他要鋼筋符號使用的字體文件，如果他嫌找起來麻煩，可以用電子傳遞功能將圖紙和字體自動打包成一個壓縮包。

如果你的圖紙是自己從網上下載的，那你只能是查看一下顯示問號的文字使用的文字樣式和字體，自己到網上看是否能找到同名字體。如果有同名字體，但仍顯示問號，也要到網上去找找同名字體的其他版本試試。

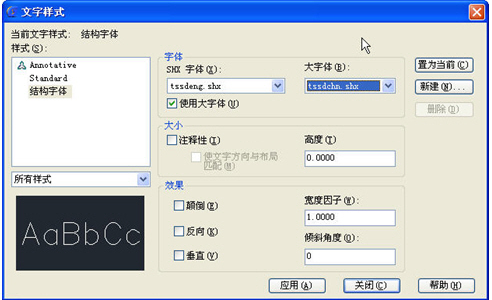

結構這些特殊符號可能在不同字體中存在不同的定義方式，浩辰CAD中輸入鋼筋符號比較常用的是：小字體：tssdeng.shx，大字體:tssdchn.shx。字體放到CAD的FONTS目錄下后，文字樣式的設置如下：

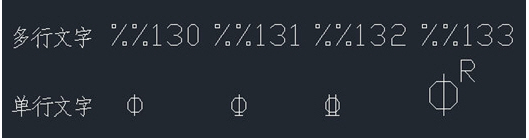

這個字體，不同級別鋼筋符號的輸入方法分別是%%130、%%131、%%132、%%133，另外注意這些符號輸入在多行文字里是不起作用的，如下圖所示。

我還見過其他字體，輸入后跟這個字體效果不同的，如下圖所示：

這些特殊的字體通常是一些二次開發商定義的，所以輸入規則并不完全相同。如果你想使圖紙正常顯示的話，找到原始的字體是最好的。

浩辰CAD里你可以用tssdeng.shx和tssdchn.shx或txt1.shx和hztxt.shx，如果你有其他能輸入鋼筋符號的字體，直接拷貝到浩辰CAD的FONTS目錄就可以用了。歡迎下載免費試用！
