如何使用暖通CAD軟件中地暖盤管模塊來進行編輯操作？

繪制好地暖盤管的CAD圖紙后，往往還需要調整一些細節，譬如盤管轉彎處是直角還是圓角、盤管的長度是多少需要統計標注、為了更好的編輯能否轉pline線呢，這些細節往往費神費力。

浩辰暖通CAD的地暖模塊提供了盤管編輯功能。本文介紹高屋建瓴，浩辰CAD暖通中地暖盤管的編輯操作。歡迎下載使用。

圓角處理

菜  單： [地板盤管]→[圓角處理]

功  能：將盤管管線拐角部分進行圓角處理

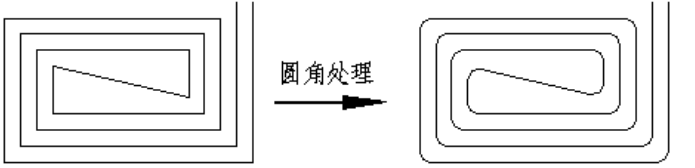

指定圓角半徑，選中要處理的拐角部分進行處理，如圖：

盤管轉PL

菜  單： [地板盤管]→[盤管轉PL]

功  能：搜索處理圖紙中相連管線，將對應盤管管線轉化成Pline線。

通過盤管轉PL，用戶可以方便的進行盤管選取，復制等操作。

命令提示行：選擇需要轉化的盤管：

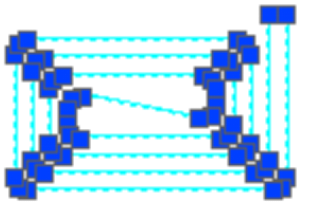

轉化后生成的盤管如右圖示：

盤管統計

菜  單： [地板盤管]→[盤管統計]

功  能：搜索處理圖紙中相連管線，對盤管長度和間距進行計算，并標注

命令提示行：請選擇所需統計長度盤管或[統計選中管段(S)]<統計相連盤管>：

命令提示行：******當前盤管長度：22。78m******

命令提示行：******當前盤管間距：100mm*****

同時彈出對話框如右圖示：

盤管刪除

菜  單： [地板盤管]→[盤管刪除]

功  能：搜索處理圖紙中相連管線，將選中的盤管刪除

命令提示行：請選擇所需刪除盤管或[刪除選中管段(S)]<刪除相連盤管>：

選擇盤管確定之后即完成操作
