如何使用CAD軟件中的多行文字模塊來輸入特殊字符？

CAD圖紙說明類文字，很多各式各樣字體和符號，在多行文字功能里面都是能實現的，下面詳細介紹一下操作和使用。歡迎下載使用。

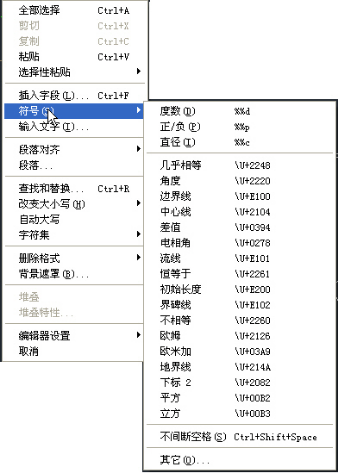

在CAD的多行文字中可以象Word一樣插入各種符號，可以在多行文字的右鍵菜單中選擇，如下圖所示。

從符號列表我們可以看出，度數、正負號、直徑幾個常用的特殊符號可以通過輸入%%d\%%p\%%c直接輸入，還有一些特殊符號可以通過UNICODE編碼進行輸入，這些編碼不太好記，記不住的話就直接從列表里選擇就可以了。

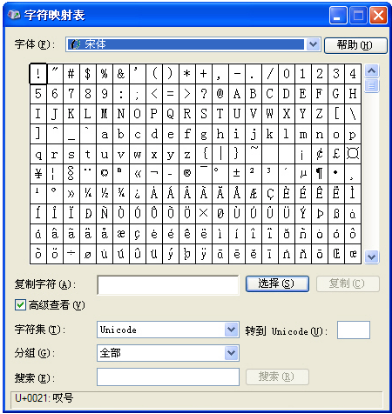

單擊菜單底部的“其他…”，還可以彈出“字符映射表”對話框，如下圖所示。

在此對話框中可以列出選中字體包含的所有字符。要從字符映射表中插入符號稍微麻煩一點，需要先雙擊選中符號或選中符號后點“選擇”按鈕，然后點“復制”按鈕，再返回多行文字編輯器中按CTRL+V或在右鍵菜單中選擇粘貼。

多行文字編輯器提供了非常豐富的功能，因此輸入符號、設置上下劃線的操作也比較簡單。如果要書寫單行文字，就要麻煩一些，比如多行文字右鍵菜單中列出的這些符號，必須記住編碼。如果在單行文字加上下劃線，就需要在輸入文字的前后都加上%%u。

單行文字還支持一些特殊的字符，而這些字符在多行文字編輯器里反而是不支持的，比如國內常用的結構圖紙中使用的鋼筋符號%%131、%%132等等，如果有正確的字體，在單行文字中就會顯示鋼筋符號，但到多行文字則不行。
