如何使用CAD軟件中多行文字模塊來實現堆疊的效果？

CAD文字輸入經常碰到輸入--如何輸入平方、立方、分數及上下標文字，很多第一次接觸CAD文字怎么也不知道如何輸入，實際上知道辦法規則就很簡單實現了。下面介紹一下具體步驟和輸入辦法。歡迎下載使用。

浩辰CAD平臺軟件中多行文字的堆疊功能，也就是對話框中b/a的按鈕來輸入上下標及分數。

堆疊符號有三種設置，分別是“^”，“/”和“#”，在文字前后加上一個類似符號，然后將此符號和文字一起選中后點堆疊按鈕，就可以寫出上下標和分數的效果。

例如你輸入“2^”，選中這兩個字符后點堆疊按鈕后就可以得到平方的效果。

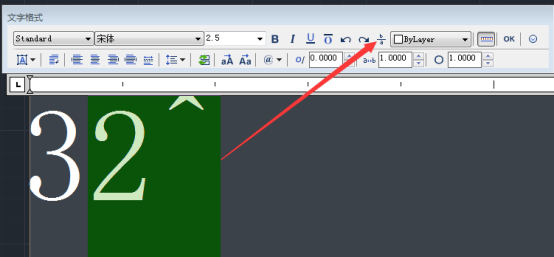

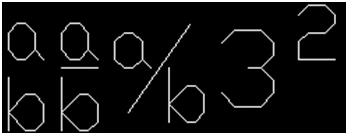

如果輸入“^2”，選中這兩個字符后點堆疊按鈕后就可以得到下標的效果。如果輸入“2^3”，選中這三個字符后點堆疊按鈕，就會出現2在上3在下的效果。如果想輸入3的平方，需要輸入”32^”，然后只能選中“2^”進行堆疊處理。其他兩個堆疊符號可以生成帶斜線或帶橫線的分數，自己可以試試。如下圖所示：

如果只是單純的平方、立方，用堆疊輸入比較麻煩，如果輸入公差的話堆疊文字顯示是最好的選擇，平方和立方還有更簡單的輸入方法，在多行文字編輯器中右鍵，在右鍵菜單的“符號”列表中可以找到平方、立方等很多符號，直接從列表中選取就好了。

如果你能記得編碼的話，直接輸入\u+00B2和\u+00B3也可以。如果你選中的字體是宋體這種操作系統自帶的TTF字體的話，在單行文字中也可以直接輸入編碼。單行文字中還支持%%u(下劃線)、%%d(度數)、%%c（直徑）等等，有些字體里也支持用類似符號支持平方和立方的輸入。網上也有很多類似的說明，但針對這些說明必須找到對應的字體，否則牛頭不對馬嘴就完全沒有用了。
