如何使用CAD軟件來進行標注尺寸的值的修改設置？

CAD機械標注的時候，默認會標注上測量值，但可能我們需要添加一些特殊符號，或者標注一些非比例數值，這個時候如果我們需要在測量值的基礎上添加文字或公差，或者用其他數值替代測量值，應該如何修改。下面介紹一下，如何使用浩辰CAD軟件來進行操作。

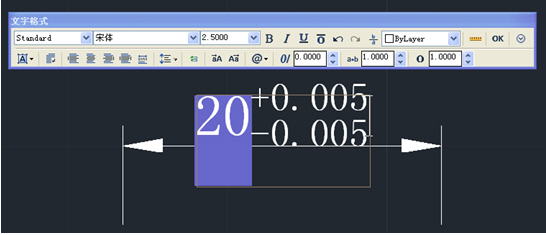

實際上非常簡單，浩辰CAD標注的數值就是文字，用簡單的編輯命令就可以修改，命令是DDEDIT，快捷鍵是ED。我們輸入ED，單擊標注的文字就可以彈出多行文字編輯器。是否保留測量值，標注要采用什么格式，這些都由你決定了，如下圖所示。

另外CAD修改標注尺寸，你只需要雙擊標注的文字，就會自動執行DDEDIT命令，無需輸入命令就可以進行修改了。

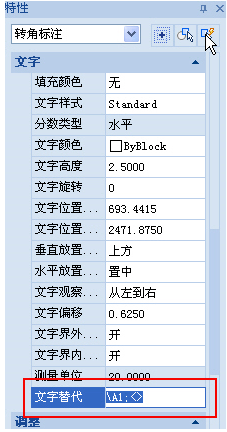

如果你不需要輸入特殊的文字格式，你也可以再屬性框（CTRL+1）的“文字替代”欄中修改標注文字，如下圖所示。

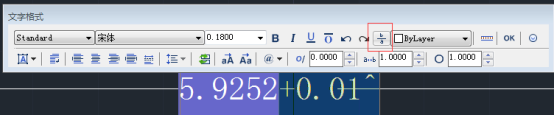

如果需要填寫公差等符號，那需要在多行文字對話框用堆疊功能實現就可以。
