如何使用暖通CAD中多聯機模塊來實現編輯功能？

浩辰CAD暖通中的多聯機模塊主要用來進行暖通多聯機設計工作。使用該模塊可以迅速的畫好施工圖。圖紙畫好后，很難一次性就得到甲方的認可或讓自己滿意，總是免不了再進行編輯。譬如：管線編輯、立管編輯、閥門編輯等。其中屬性刷還可以將任意一條cad繪制的line或Pline線轉換成水管。本文介紹這就是生產力，多聯機模塊的編輯功能 ，歡迎下載使用。

1、管線編輯

菜單：[多聯機]→[編輯]→[管線編輯]

功能：實現干管參數的編輯

命令行提示： 選擇管線:

如果選擇的管線包含冷媒管和其他類型管，則不允許修改，命令行提示：選擇的管線中同時包含多聯機冷媒管和其他管線，不能統一編輯，請重新選擇!

如果選擇的管線為冷媒管，彈出以下對話框：

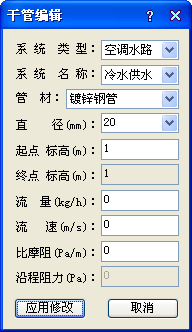

如果選擇的管線為非冷媒管，彈出以下對話框：

對話框顯示選擇的管線的一些參數，用戶可以修改這些參數，其中沿程阻力由比摩阻和管線長度計算所得，不允許修改，終點標高與起點標高一致，不允許修改；

如果同時選擇了多根管線，則有可能導致部分參數有多種值，此時該參數值將顯示為

系統類型：可以修改選擇的管線的系統類型，如：從空調水路改為多聯機。當選擇的管線并非同一系統類型時，該項不允許修改；

應用修改：將修改后的對話框參數應用到所選擇管線中，如果參數對應值為時，將不應用該項參數修改；修改后如果聯動開關打開，則會聯動與修改管有直接連接關系的管線，根據需要生成或者刪除豎管等操作；

2、立管編輯

菜單：[多聯機]→[編輯]→[立管編輯]

功能：實現立管參數的編輯

命令行提示：選擇立管或扣彎:

如果選擇的管線包含冷媒管和其他類型管，則不允許修改，命令行提示：選擇的管線中同時包含多聯機冷媒管和其他管線，不能統一編輯，請重新選擇!

如果選擇的管線為冷媒管，彈出以下對話框：

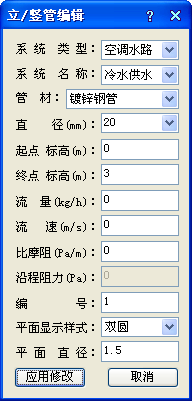

如果選擇的管線為非冷媒管，彈出以下對話框：

對話框顯示選擇的管線的一些參數，用戶可以修改這些參數，其中沿程阻力由比摩阻和管線長度計算所得，不允許修改；

如果同時選擇了多根管線，則有可能導致部分參數有多種值，此時該參數值將顯示為

系統類型：可以修改選擇的管線的系統類型，如：從空調水路改為多聯機。當選擇的管線并非同一系統類型時，該項不允許修改；

應用修改：將修改后的對話框參數應用到所選擇管線中，如參數對應值為時，將不應用該項參數修改；

3、閥門編輯

菜單：[多聯機]→[編輯]→[閥門編輯]

功能：實現閥門參數的編輯

命令行提示：選擇閥門:

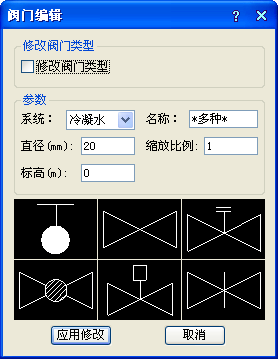

執行該命令后，彈出對話框，如圖示：

對話框顯示閥門的一些參數，用戶可以修改這些參數；

如果同時選擇了多個閥門，則有可能導致部分參數有多種值，此時該參數值將顯示為

修改閥門類型：勾選后，可以選擇下方的散熱器示意圖，此時在應用修改后會將選擇的閥門圖塊修改為對話框中選擇的圖框樣式；不勾選則不會修改閥門圖塊的樣式；

應用修改：將修改后的對話框參數應用到所選擇閥門中，如參數對應值為時，將不應用該項參數修改；

4、屬性刷

菜單：[多聯機]→[編輯]→[屬性刷]

功能：將任意一條cad繪制的line或Pline線轉換成水管

鼠標左鍵依次選中水管、line或Pline線，確認后，cad繪制的line或Pline線將轉換成軟件可識別的水管，同時該水管參數與參考水管一致；
