如何使用浩辰CAD暖通的多聯機系統來生成dwg劃分圖和展開圖？

摘要：

CAD暖通設計中很多時候需要對圖紙進行系統的劃分，也就是將圖紙中室內機和室外機進行分組操作。展開圖則是將室內機和室外機的連接順序展開為一個示意性的圖。普通CAD做這部分設計，需要耗費設計師的大量時間和精力。浩辰CAD暖通中提供了直接提取圖紙信息，簡單操作即可完成系統劃分和展開圖生成的操作，極大提高了畫圖效率。本文介紹如何使用浩辰CAD暖通的多聯機系統來生成dwg劃分圖和展開圖。

正文：

浩辰CAD暖通——系統劃分

菜單：[多聯機]→[系統劃分]

功能： 將圖紙中的室內機和室外機劃分組

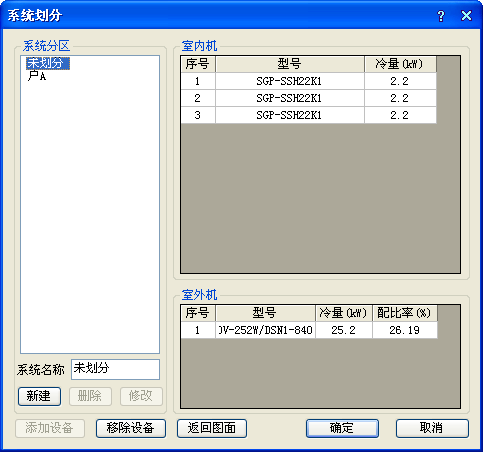

執行該命令后，彈出對話框，如圖示：

1、自動獲取圖中所有的室內機和室外機，如果有些設備曾經被劃分過系統，則可以識別出所屬系統；所有未被劃分過的設備均歸類于“未劃分”；

2、配比率：所有該系統中的室內機冷量總和除以該室外機的冷量即為對應的配比率；

3、點擊系統名稱，CAD將對應的系統內設備進行閃爍顯示；

點擊室內機或室外機的具體型號，CAD將對應的該設備進行閃爍顯示；

4、新建：點擊后，根據系統名稱編輯框的內容新建系統，不允許有重名系統；

5、刪除：點擊后，刪除當前選擇的系統名，其所屬設備被劃入“未劃分”，不允許刪除“未劃分”項；

6、修改：點擊后，根據系統名稱編輯框的內容，重命名當前選擇系統名，不允許重命名“未劃分”項；

7、添加設備：在選擇了非“未劃分”項后，點擊按鈕，返回CAD操作。命令行提示：請選擇多聯機設備。選擇完成后，將選擇到的室內機和室外機加入到該系統項；

8、移除設備：在選擇了非“未劃分”項后，點擊按鈕，返回CAD操作。命令行提示：請選擇多聯機設備。選擇完成后，將選擇到的室內機和室外機中，屬于該系統項的設備從系統中移除，添加到“未劃分”項；

9、返回圖面：點擊后隱藏對話框，可以查看圖紙；

10、確定后保存劃分的系統信息到設備中，取消則不進行保存；

浩辰CAD暖通——展開圖

菜單：[多聯機]→[展開圖]

功能： 將室內機和室外機的連接順序展開為一個示意性的圖

命令行提示：選擇搜索起始冷媒管:

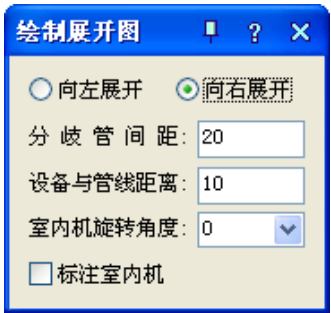

執行該命令后，彈出對話框，如圖示：

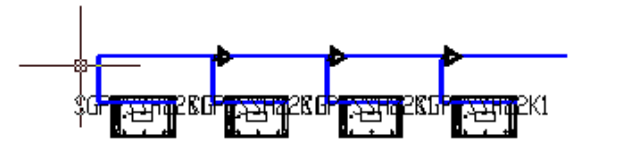

1、根據選擇的點靠近冷媒管端口的位置確定搜索方向，搜索所有連接的室內機，繪制出示意室內機連接順序的展開圖；

2、可以修改展開圖的展開方向，繪制示意圖時兩個節點之間的間距、設備和管線的間距和室內機的旋轉角度；（間距在繪制時會計算出圖比例）

3、標注室內機：勾選后會在繪制展開圖同時標注室內機的型號；
