如何使用浩辰CAD暖通軟件的多聯機來設計、標注管線？

摘要：

CAD暖通圖紙繪制好后，我們需要把標注標在對象上，以便施工人員照圖施工。良好的標注使得施工人員看圖時候一目了然，迅速理解設計者的意圖，了解用料的規格型號。從這方面看標注的是否完善詳細，是一個暖通設計師的職業素養。浩辰CAD暖通軟件中多聯機設計，提供了立管標注，干管標注等功能。本文介紹如何使用浩辰CAD暖通的多聯機來設計、標注管線的功能。

正文：

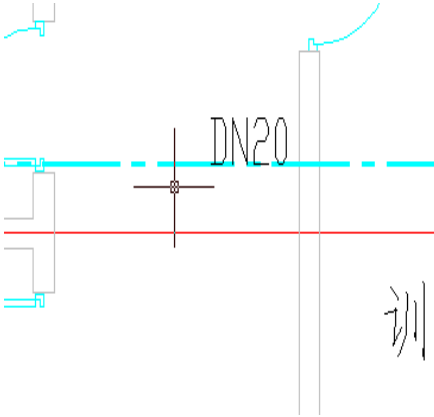

浩辰CAD暖通——管徑標注

菜單： [標注]→[管徑標注]

功能：

命令行提示：

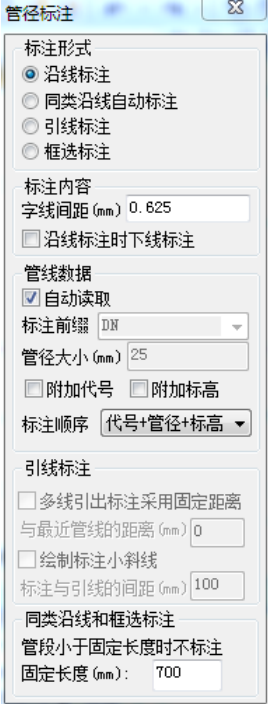

執行該命令后，彈出對話框，如圖示：

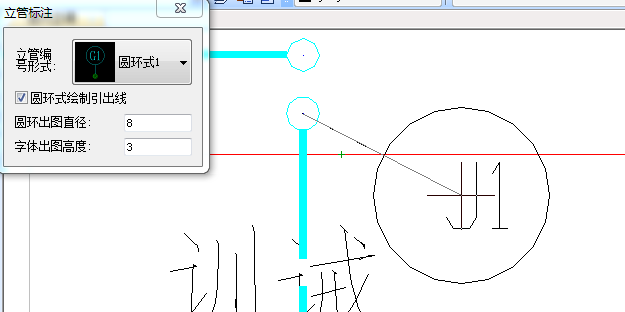

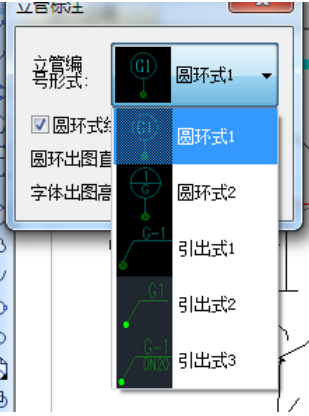

浩辰CAD暖通——立管標注

菜單： [標注]→[立管標注]

功能：可以對選擇的立管進行編號標注

命令行提示： 選擇需要標注的立管:

確定布置點或[全部(A)]<逐個>：

1、確定標注位置點時，可以在逐個確定和全部確定之間切換，全部確定時根據一個立管的標注相對位置計算其他立管的標注位置；

2、立管標注的尺寸參數和標注樣式由【系統設置】→【繪圖設置】中的相應參數決定。

浩辰CAD暖通——刪除標注

菜單： [標注]→[刪除標注]

功能：刪除指定標注或者指定管線的標注

命令行提示： 選擇需要刪除的標注或對應的實體:

用戶可以選擇需要刪除的標注或者是標注所對應的的實體，確定選擇后會刪除選擇的所有標注和選擇的其他實體對應的所有標注。
