如何使用CAD對dwg圖紙及繪圖圖形進行局部放大？

摘要：

在CAD繪圖時，我們經常會遇到這種問題，當零件的某些細小結構在視圖上表示不清楚或不便標注尺寸時，我們又希望能夠更加詳細的顯示機械零件某部分的詳細細節圖。針對上述情況，浩辰CAD機械軟件中的局部放大視圖的功能完美的給出了答案。

正文：

在浩辰CAD機械軟件中，對零部件的局部進行放大，使零部件的局部圖形更清晰。在執行完畢后可對局部詳圖進行編輯操作，可以對放大后的視圖修改比例，方便用戶使用。局部詳圖支持重生成方式，當局部詳圖的原圖形發生改變后，執行重生成，放大的詳圖將同步顯示修改后的圖形。下面詳細介紹此功能。

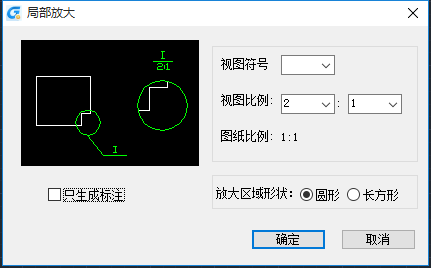

在浩辰CAD機械軟件中調用【浩辰機械】→【視圖工具（V）】→【局部放大（D）】或輸入“GMDETAIL”命令，這時就會出現如下圖1所示界面：

根據繪圖需要，設置“局部放大”對話框中的各項參數，點取【確定】按鈕。

以放大區域形狀為圓形時為例：

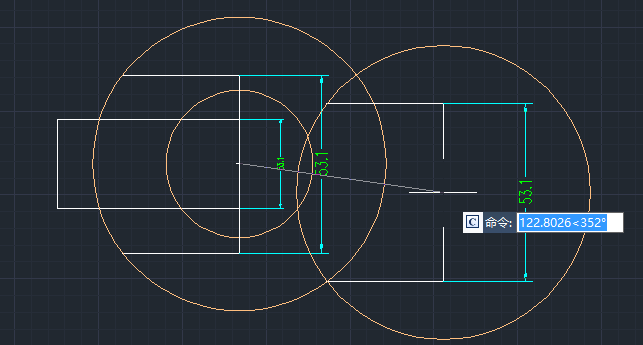

根據提示，輸入圓心，指定圓的半徑或直徑，用鼠標拖動光標，確定區域，就會出現如下圖2所示：

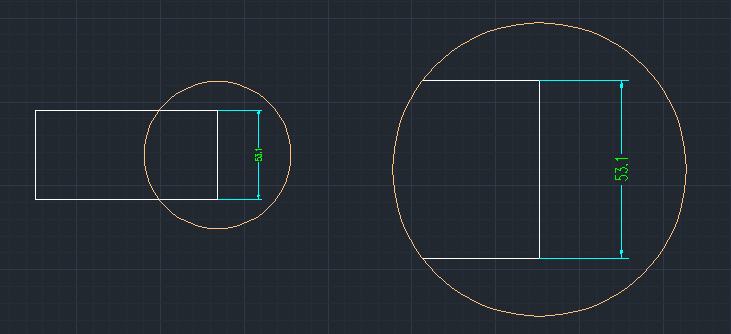

然后拖動鼠標，確定放大圖的位置。如下圖3所示：
