如何使用CAD軟件來快速繪制圖紙并且進行尺寸標注？

摘要：

一張普通的CAD機械圖紙標注需要用到的標注方式至少要3種以上，而傳統的標注方式切換，需要鼠標不斷點選多種樣式才能達到完全標注的結果，另外標注結果往往要隨時進行修改，會耗費設計師大量的時間和精力。

正文：

在浩辰CAD機械軟件中，推出了智能標注功能，根據所選實體對象的不同，自動進行長度、直徑、半徑或弧度標注，標注過程中按下鼠標右鍵可切換不同的標注形式。如果選擇為空，或直接按下右鍵，則進入確定兩點進行線性標注。這就實現了高效、快捷的設計理念，使標注工作“能感知、會思考、易操作”，讓標注得心應手，大大縮短設計時間，提高工作效率。下面來詳細介紹此功能。

在浩辰CAD機械軟件中調用【浩辰機械】→【尺寸標注】→【智能標注D】或輸入“GMPOWERDIM”命令，此時進入標注狀態，這里將對象分為兩種：

1、圓或弧

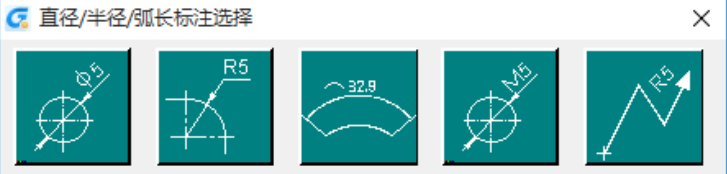

當對象為圓或弧時，選取對象后彈出“直徑/半徑/弧長標注選擇”對話框。如下圖1所示：

A.直徑或半徑標注方式：

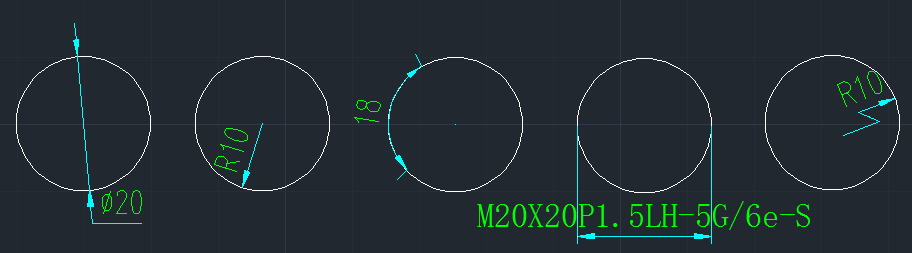

選取對象后系統將提示：選取標注位置< 右鍵切換標注方式/按空格鍵編輯標注>，此時，在所點的實體上出現一條直徑（或半徑）尺寸線，可通過拖動鼠標的方式確定該尺寸線的位置，并可以通過鍵入空格鍵設置直徑或半徑標注的風格。如下圖2所示：

B.圓弧角度標注方式：選取對象后系統將提示：選取標注位置<按空格鍵編輯標注>，可以拖動鼠標方式確定尺寸線的位置。

2、直線

當對象為直線時：

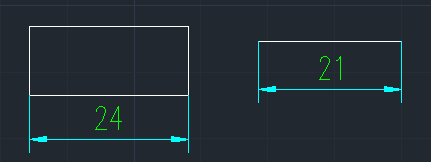

A.如果選取的是水平線或豎直線，系統將提示：選取標注位置，可通過拖動鼠標的方式確定該尺寸線的位置。如下圖3所示：

B．如果選取的是斜線，系統將提示：選取標注位置<右鍵切換標注方式>/按空格鍵編輯標注>，

通過鼠標拖動可以確定尺寸線的位置，點擊右鍵切換標注方式（水平/豎直/平行），空格鍵設置標注風格。
