如何使用CAD機械中明細表BOM模塊來自動生成零部件的信息？

摘要：

在以往CAD機械設計時，零件圖中的序號標注及其屬性信息輸入、明細表的設計等是非常麻煩的，其零件序號需要一件一件用畫線命令去畫，然后再用文字輸入命令逐件寫入其件號。另外，CAD機械明細表的設計需要我們手動繪制表格并依次填寫數據，浪費設計師大量時間。

正文：

針對以上問題，浩辰CAD機械軟件研發出了對圖庫中的零件自動生成并填寫明細表的功能，能夠快速完成裝配圖中各零部件序號指引線的標注及其序號、名稱、材料、零件類型等屬性信息的自動輸入。

1.系列化零件設計

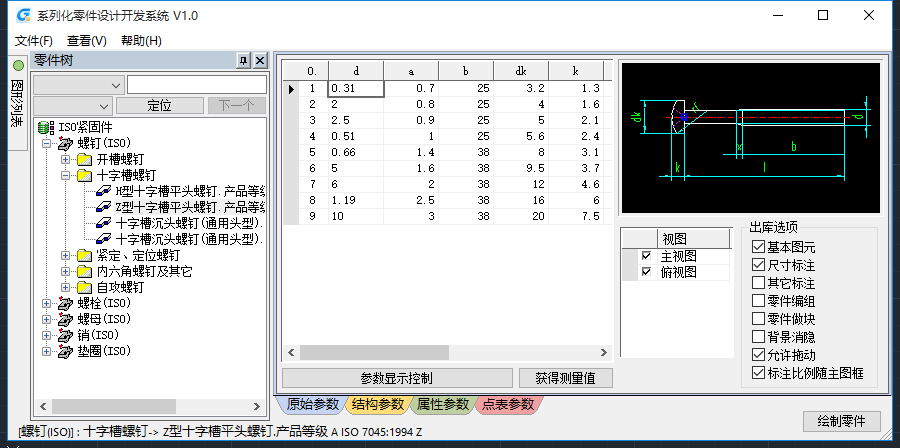

在浩辰CAD機械軟件中調用【浩辰機械】→【系列化零件設計系統（S）】→【系列化零件出庫】或輸入“GM_SPART_OUT（或 XL）”命令，就會出現如下圖1所示界面：

具體詳細零件設計過程參見《浩辰CAD機械軟件用戶手冊》，這里不再一一介紹。

2.序號

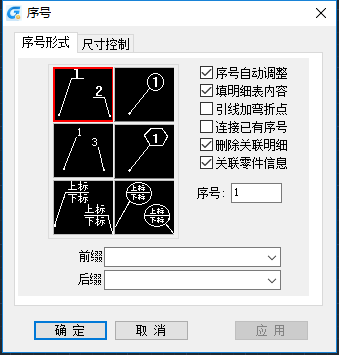

在浩辰CAD機械軟件中調用【浩辰機械】→【序號/明細表】→【序號】或輸入“XH”命令，就會彈出如下圖2所示對話框。可以選擇以下六種序號形式對各零件進行序號標注。

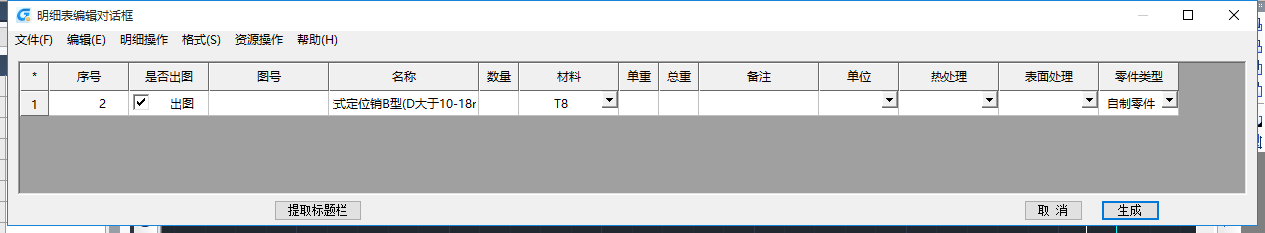

選擇上圖2中【填明細表內容】選項時，在放置序號引出點時，彈出“明細表編輯”對話框，此時可直接自動輸入序號、名稱、材料、零件類型等屬性信息所對應的明細表內容，點擊【生成】按鈕，將記錄到隨后生成的明細表中。如下圖3所示：

3.明細表生成

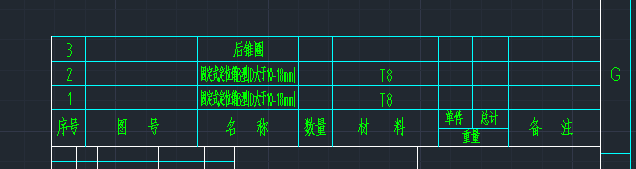

在浩辰CAD機械軟件中調用【浩辰機械】→【序號/明細表】→【明細表生成】或輸入“GMPARTLIST”命令，即可生成完整詳細的明細表。如下圖4所示：
