如何使用CAD暖通來設置多聯機的分歧管和閥門功能？

摘要：

在浩辰CAD暖通的多聯機設計中，管線布置好后，閥門和分歧管是重要的設計部分。其中尤其是閥門的布置最為繁瑣，圖塊大小、閥門樣式、布置方向等等，極大的耗費了設計人員的精力。浩辰暖通閥門功能提供了豐富的閥門庫供設計人員使用，并且提供了豐富的布置方式譬如翻轉，旋轉等功能。本文介紹每天進步，暖通cad多聯機分歧管和閥門功能

正文：

浩辰CAD暖通——分歧管

菜  單：[多聯機]→[分歧管]

功  能：分歧管布置

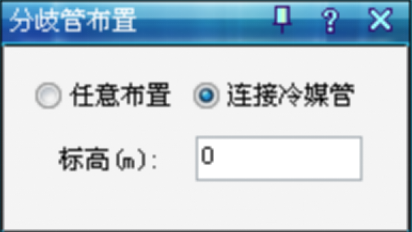

執行該命令后，彈出對話框，如圖示：

有兩種布置方式可供選擇：

1.分歧管【任意布置】:根據輸入的標高任意布置分歧管。

2.分歧管【連接冷媒管】:

命令行提示：請選擇主管；

命令行提示：請選擇支管；

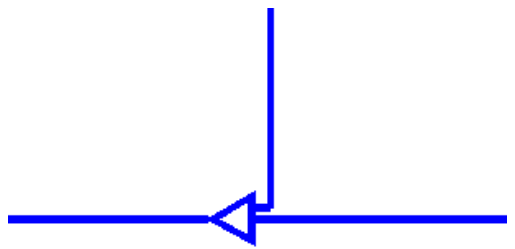

連接后的效果圖如下：

3. 分歧管長度及類型屬性設置取自系統設置/繪圖設置/分歧管設置。

浩辰CAD暖通——閥門

菜單：[多聯機]→[閥門]

功能：在任意位置布置閥門，或者沿管線布置閥門

命令行提示：選擇布置點或[上下翻轉(S)/左右翻轉(Z)/放大(Q)/縮小(W)/旋轉90°(A)/旋轉(R)/直徑(D)/標高(E)]:

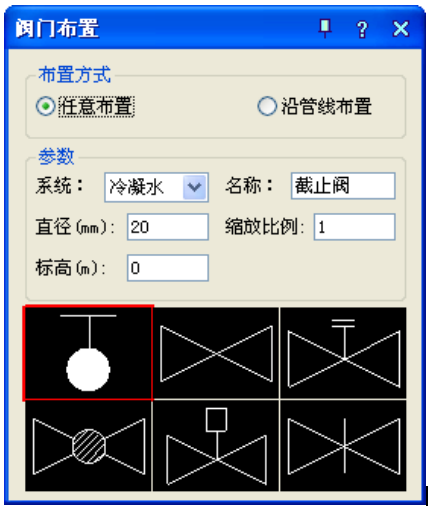

執行該命令后，彈出對話框，如圖示：

1.可以修改閥門的名稱、直徑、縮放比例等參數；

2.任意布置：在圖中任意一點不知閥門，閥門的所有參數均來自對話框，如果閥門正常被布置在管線上，則系統、角度和直徑參數取自所在管線；

3.沿管線布置：布置過程中自動匹配鼠標點附近的管線，系統、直徑、角度和標高參數取自該管線，其他參數取自對話框；

4.布置過程中可以通過命令行旋轉角度、翻轉操作和縮放功能等；

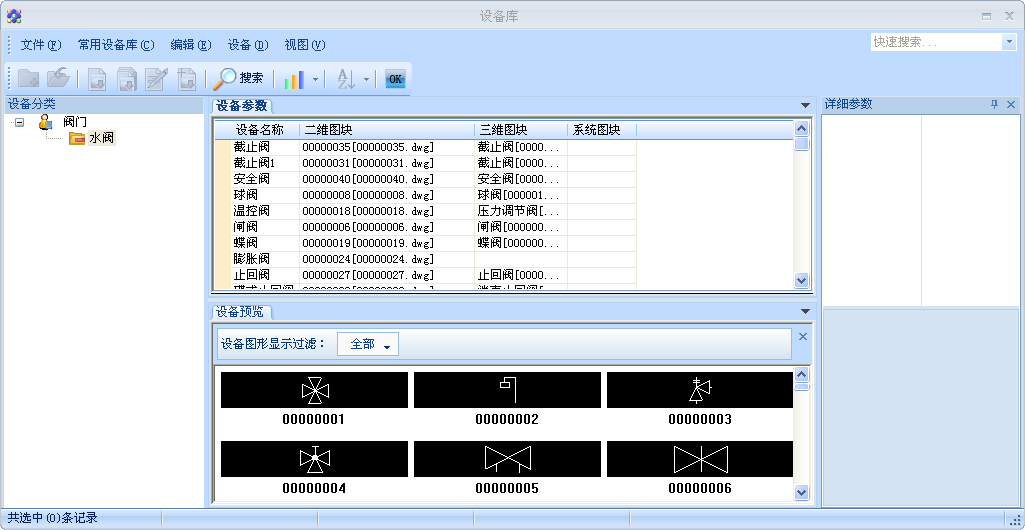

5.界面提供6種常用閥門，方便用戶布置多種閥門時的切換操作，同時用戶可以通過雙擊閥門預覽圖，修改該位置的常用閥門類型，會彈出對話框，如下圖：

用戶可以通過雙擊設備參數中的設備名稱項，將該閥門自定義為常用閥門。
