浩辰CAD看圖王手機版上的標坐標和測坐標功能有什么區別？

摘要：

浩辰CAD看圖王提供先提供了測坐標的功能，可以查看每個點的當前坐標值；后來有提供了標坐標功能，可以查看天正總圖里的坐標值。

正文：

浩辰CAD看圖王手機版里跟圖紙中的坐標值相關的功能有梁工，一個是測坐標，一個是標坐標。

首先來介紹一下浩辰CAD看圖王的測坐標功能：

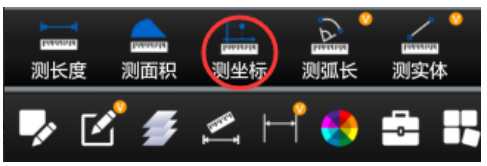

測坐標屬于測量命令，點擊一級菜單上的“測量”會在二級菜單中顯示“測坐標”命令：

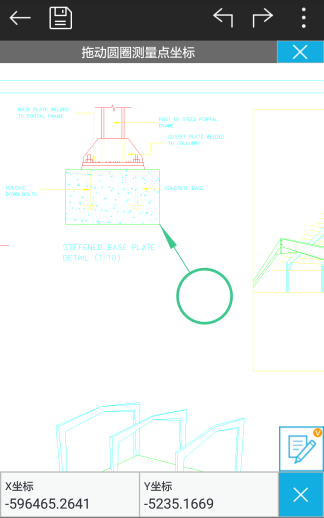

啟動測坐標命令后，用戶可用手指在圓圈中拖動，箭頭指定的位置就是測量的點：

然后說一下浩辰CAD看圖王的標坐標功能：

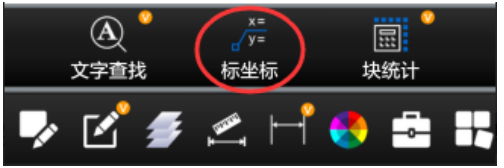

標坐標在一級菜單的工具箱里：

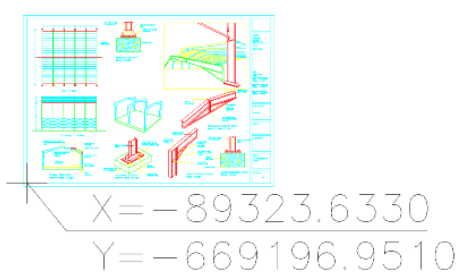

啟動標坐標命令后，會提示用戶指定坐標點，此時在圖紙中點擊或拖動指定需要標注的點，然后指定標注文字的位置即可：

命令結束時坐標值保留在圖紙上。

從以上兩個命令的操作步驟和呈現的結果來看，這兩個功能的主要特點有如下：

1.標坐標會在圖紙上創建標注對象，退出圖紙時會提示用戶是否保存圖紙；測坐標僅是查看坐標數據，不對原圖做任何修改；

2.同一張圖同一個點，測坐標和標坐標顯示的X值和Y值不同，因為標坐標主要使用北東高坐標系的圖紙；測坐標是在任何坐標系下都可查看。
