如何用浩辰CAD暖通來繪制多聯機冷媒管？

摘要：

多聯機模塊中的空調是和各種冷媒管、冷凝進行連接的。多聯機設計中冷媒管包含冷媒立管和冷媒干管。浩辰暖通軟件的冷媒管設計采用了新實體技術，布置方便，修改編輯功能也很強大。本文介紹每天學習，浩辰暖通多聯機冷媒管的繪制。

正文：

冷媒立管

菜單：[多聯機]→[冷媒立管]

功能：布置冷媒立管

命令行提示：指定立管位置<任意>或[沿墻(Q)/墻角(X)]:

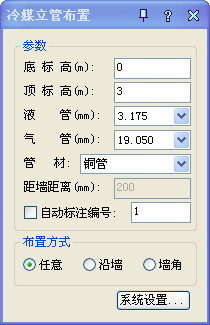

執行該命令后，彈出對話框，如圖示：

1、可以修改冷媒立管上下標高、液管氣管尺寸和管材等參數；

2、液管和氣管的尺寸通過下拉列表選擇；

3、自動標注編號：勾選后，布置完立管后會自動調用立管標注功能，需用戶指定標注位置；

4、任意布置：選擇任意一個點為基準布置立管；

5、沿墻布置：可以選擇建筑墻、直線、弧線、多段線作為所沿墻體，根據設置的距墻距離進行布置；

6、墻角布置：可以選擇建筑墻的夾角點、直線或弧線的交點作為墻角，根據根據設置的距墻距離進行布置；

冷媒干管

菜單：[多聯機]→[冷媒干管]

功能：布置冷媒干管

命令行提示：選擇起始點或[管端引出(Z)/管上引出(X)/立管引出(Q)]:

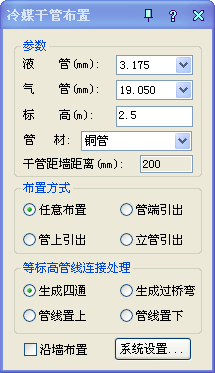

執行該命令后，彈出對話框，如圖示：

1、可以修改冷媒干管標高、液管氣管尺寸和管材等參數；

2、液管和氣管的尺寸通過下拉列表選擇；

3、沿墻布置：允許用戶設置管線繪制時，相對輔助線偏移指定距離布置；

4、任意布置：可以選擇圖紙上任意一點作為起始點進行繪制；

5、管道端點引出：選擇圖上已存在的冷媒干管管線端口，進行引出繪制；

6、管道上點引出：選擇圖上已存在的冷媒干管管線上一點，進行引出繪制；

7、立管引出：選擇冷媒立管，進行引出繪制；

8、等標高管線連接處理：對繪制過程中與其他等標高管線相交的情況，提供四種處理方式：生成四通、生成過橋彎、管線置上和管線置下；
