如何使用浩辰CAD暖通來進行多聯機設備的布置？

摘要：

多聯機設備分室內機和室外機，是空調設計的一個重要功能。浩辰圖庫中內置市面上常用的設備圖庫，可以方便設計人員進行選用，布置時候還可以選用二維圖庫和三維圖庫。多聯機設備的各項參數均可在布置界面進行設置。本文介紹劃重點，浩辰暖通多聯機設備的布置。

正文：

多聯機設備布置

室內機布置

菜  單：[多聯機]→[多聯機設備]→[室內機布置]

功  能：室內機選型布置

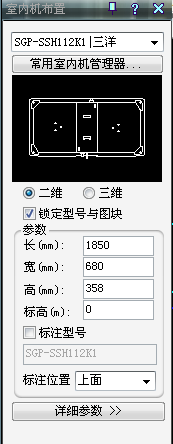

執行該命令后，彈出對話框，如圖示：

1. 室內機型號下拉列表提供常用的型號，可通過下面的按鈕連接到常用室內機管理器；

2. 室內機所對應圖塊的長寬高尺寸,讀取自室內機設備庫，用戶可手動修改；

3. 標高參數，除非用戶手動修改此數據，否則不變化；

4．鎖定、解鎖型號與圖塊，鎖定情況下，型號的切換會引起圖塊的變化，且用戶無法手動選擇圖塊，解鎖情況下，型號的切換不會引起圖塊的變化，且用戶可以手動選擇數據庫中任意圖塊；

5．自動標注型號時，可以選擇標注的文字的位置，標注文字大小取自系統設置/繪圖設置/文字設置/中文出圖字高。

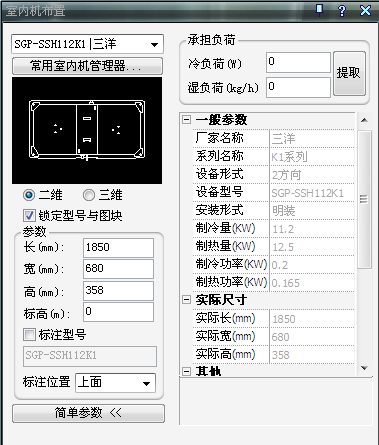

6.點擊詳細參數命令，對話框如圖示：

7. 在布置多聯機設備時，可以輸入設備的承擔負荷。

8. 點擊提取按鈕，可以將承擔的負荷數據提取到界面上。

命令行提示：請選擇房間編號:

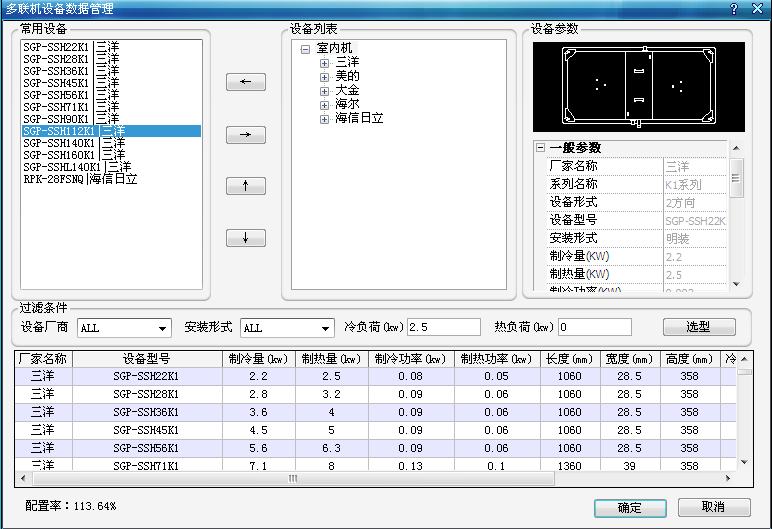

9. 點擊常用室內機管理器命令，對話框如圖示：

說明：

①設備列表和詳細列表中顯示所有設備數據，雙擊設備列表或詳細列表，可以將選擇的項添加到常用設備庫中。

②增加四個過濾條件：設備廠商，安裝形式，冷負荷和熱負荷。在下方列表中顯示選型結果。選擇某一設備可以計算出該設備的冷負荷的配置率。列表具有排序功能。

室外機布置

菜  單：[多聯機]→[多聯機設備]→[室外機布置]

功  能：室外機選型布置

說  明：同室內機布置類似。
