如何在機械CAD軟件中建立畫圖框？

圖紙功能是浩辰 CAD 機械軟件的主要功能之一，它提供了符合國家標準的圖紙和自定義的非標準尺寸。用戶在進行圖紙繪制之前，利用此功能快速方便地建立圖框，設置繪圖比例，以及建立符合用戶需求的標題欄、附加欄、參數欄、明細表等內容。

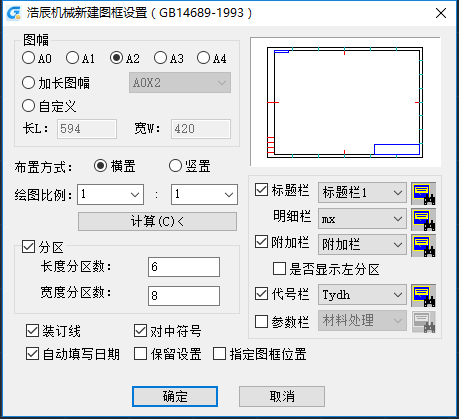

在浩辰CAD機械軟件中，調用菜單欄：【浩辰機械】→【圖紙】→【新建圖框】或輸入“GMPAPERSET”命令，如圖1所示：

在上面對話框中設置好相應參數后點擊【確定】按鈕，系統將自動插入圖框。

1、確定圖幅

在“浩辰機械圖紙設置”對話框中，列出了符合我國機械制圖標準的各種規格的基本幅面為A0,A1,A2,A3,A4，國標推薦為第一選擇，用戶根據需要點取按扭即可。

2、加長圖幅

國標規定，圖幅可根據需要加長或加寬。加長幅面的尺寸是由基本幅面的短邊成整數倍增加后得出。下拉列表框中列出了國標推薦使用的第二和第三選擇。可以直接從列表框中選擇合適的加長圖幅大小。

3、自定義圖幅

用戶可以根據需要設置任意大小的圖紙尺寸。自定義圖幅是針對某些特殊應用場合，長寬一般不應小于210和100。

4、圖紙布置

在“布置”下面的矩形框內有“橫置”和“縱置”兩個按鈕，前者表示要將所選的圖紙橫置，后者表示要將圖紙縱置，用戶根據需要點取相應的按鈕即可。

5、繪圖比例

為方便用戶，系統設計了兩個可編輯的下拉框，分別設置放大和縮小的比例系數。點取下拉的箭頭，其中列出了國標推薦使用的比例。用戶也可以通過修改設置自己的比例因子，當設置了其中一個值時，另一個值自動還原為1。

6、分區設置

設置圖紙長度和寬度方向的分區數。根據 GB14689-1993的規定，圖紙分區數必須取偶數，每一分區的長度應保證在25~75mm 之間。

7、裝訂線

控制圖紙是否設置為留裝訂邊的圖紙。

8、對中符號

控制圖紙是否設置“對中符號”。

9、標題欄、明細欄

各自的下拉列表框列出了系統定義的標題欄、明細表，用戶可根據需要選擇相應的名稱。左邊的打勾的開關控制在生成圖框時是否自動插入標題欄、右邊的按鈕用于預覽相應標題欄和明細欄圖形。

10、附加欄

控制圖紙是否設置“附加欄”。它的下拉列表框列出了系統定義的附加欄，數量的多少沒有限制。關掉此開關時，不能選取“附加欄”類型。右邊的按鈕用于預覽相應的內容。

11、代號欄

控制圖紙是否在圖框的左上角設置“代號欄”。它的列表框列出了系統定義的代號欄，數量的多少沒有限制。關掉此開關時，不能選取“代號欄”類型。設置“代號欄”后，標題欄中若存在對應字段，則兩部分內容自動關聯。右邊的按鈕用于預覽相應的內容。

12、參數欄

控制圖紙是否設置“參數欄”。它的列表框列出了系統定義的參數欄，如直齒錐齒輪、鏈輪參數表等。關掉此開關時，不能選取“參數欄”類型。右邊的按鈕用于預覽相應的內容。

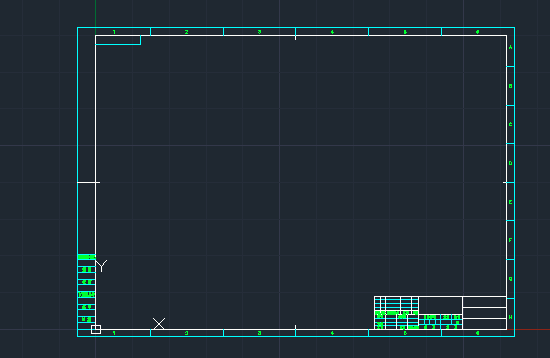

上述設置后點去“確認”按鈕，系統自動生成用戶所選擇(或設置)的圖紙，并將此顯示在屏幕上。此時，左下角白線交點為坐標原點(0,0)。如下圖2所示。
