如何設置CAD打印樣式？

概述：

“工欲善其事，必先利其器”，只有設置好軟件的相關配置，才有可能提高工作效率，事半功倍。本文將向大家介紹CAD中最實用、常用的設置——打印樣式設置。Cad繪制同樣一張圖紙，我們打印時候可能需要打印出來不同效果，比如不同顏色粗細等。這個時候不需要修改圖紙，只要修改打印樣式就可以了。

正文：

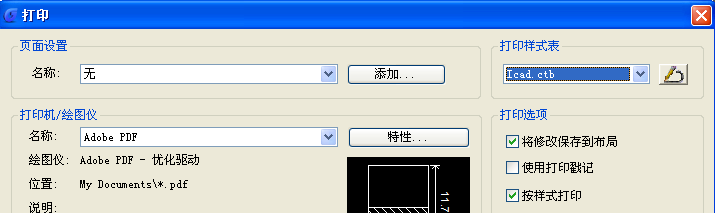

CAD繪制同樣一張圖紙，我們打印時候可能需要打印出來不同效果，比如不同顏色粗細等。這個時候不需要修改圖紙，只要修改打印樣式就可以了。在打印界面右上角可以看到打印樣式表選項。

打印樣式（Plotstyle）是一種對象特性，用于修改打印圖形的外觀，包括對象的顏色、線型和線寬等，也可指定端點、連接和填充樣式，以及抖動、灰度、筆指定和淡顯等輸出效果。

安裝軟件后里面會自動安裝了一些打印樣式表目錄可以點打印樣式管理器（stylesmanager）找到位置。如果您一起習慣用的一些樣式可以直接拷貝到這個目錄下面。

也可以點新建打印樣式表保存后也是在這個目錄里面。比如默認的monochrome.ctb為黑白打印，Icad.stb為實體線寬顏色打印。下面，我們來看浩辰CAD中打印樣式設置的詳細步驟。

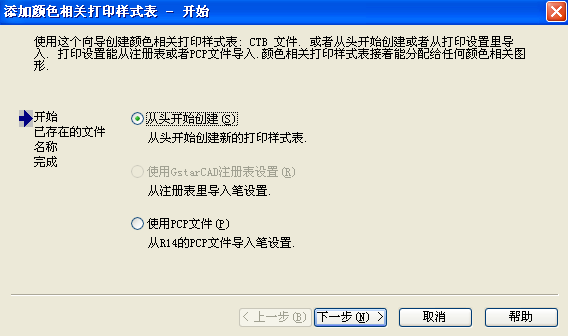

1、創建打印樣式表

浩辰CAD提供了兩種向導，添加顏色相關打印樣式表，全新定義打印樣式表。另外就是pcp文件導入創建命名打印樣式表，如下圖所示。

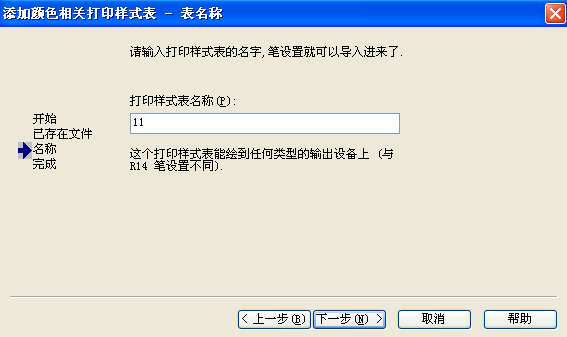

2、命名新的樣式名

輸入打印樣式表名稱，并單擊“下一步”，進入下一步操作，如下圖。

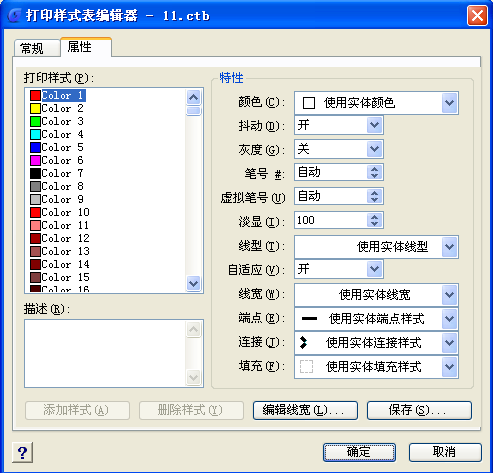

3、編輯樣式表編輯器

在“打印樣式表編輯器”中，每種顏色對應打印的顏色線寬等都可以修改。

完成所有設置后，保存得到新的樣式表，下次打印選中需要樣式名就可以用了。
