如何使用浩辰CAD看圖王中圖塊統計功能？

浩辰CAD看圖王支持統計圖塊數量，可以查找全圖范圍內或指定范圍內的圖塊數量。

圖塊統計在哪里呢？

啟動浩辰CAD看圖王，打開一張DWG圖紙，極速看圖或高級制圖模式均提供。點擊一級菜單的“工具箱”，二級菜單第三個即使“圖塊統計”：

圖塊的功能是什么？

統計在指定范圍內，指定圖塊的數量。

圖塊怎么用啊？

操作步驟：

Step1：選擇要統計的塊；

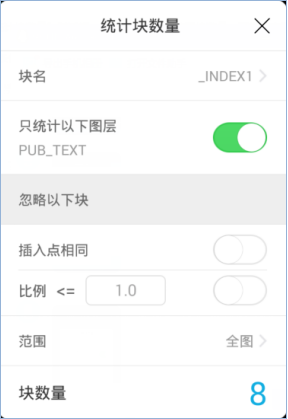

Step2：彈出“統計塊數量”對話框，顯示默認狀態下的圖塊數量。可根據實際需要，修改統計條件。統計條件如下圖所示：

塊名：后面顯示所選圖塊的名稱；可點擊后重新選擇。

只統計以下圖層：顯示圖塊所在圖層的名稱，如開啟，表示僅統計該圖層上的圖塊數量；如關閉，表示不限于該圖塊所在圖層，統計所選范圍內所有圖層上的塊數量。

忽略以下塊：

插入點相同：如勾選，表示插入點相同的塊不統計。

比例：需X和Y比例均滿足條件。如勾選，初始比例為1.0，表示比例小于1的塊不統計。勾選后比例數值可編輯。

范圍：

當前視圖：統計在當前視圖范圍內的圖塊數量。

全圖：統計全圖范圍內的圖塊數量。

窗口：統計指定窗口范圍內的圖塊數量。可調整統計范圍。

修改統計條件后，浩辰CAD看圖王便會實時顯示統計結果。
