浩辰通風空調設備的連接和設備布置

摘要：

在浩辰暖通中，布置完風管后，我們往往還要布置一些設備并對這些設備進行連接。在通風空調模塊中，設備連接時候需先對設備進行連接定義。定義好后才能使用設備連接功能進行設備連管操作。本文介紹浩辰通風空調設備的連接和設備布置。

正文：

軸流風機

菜單：[通風空調]→[風管設備] →[軸流風機]

功能：沿風管或指定位置插入軸流風機

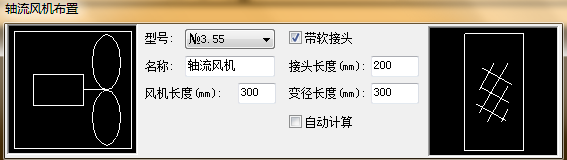

1、左側軸流風機圖塊可通過單擊圖形進入圖庫，選擇軸流風機平面圖繪制形式；

2、軸流風機型號、名稱等參數均可手動指定，同時軸流風機與風管連接處的軟接頭和天圓地方等局部構件，也可通過該功能自動計算和生成；

空氣機組

菜單：[通風空調] →[風管設備]→[空氣機組]

功能：對風系統空氣機組進行組合、繪制

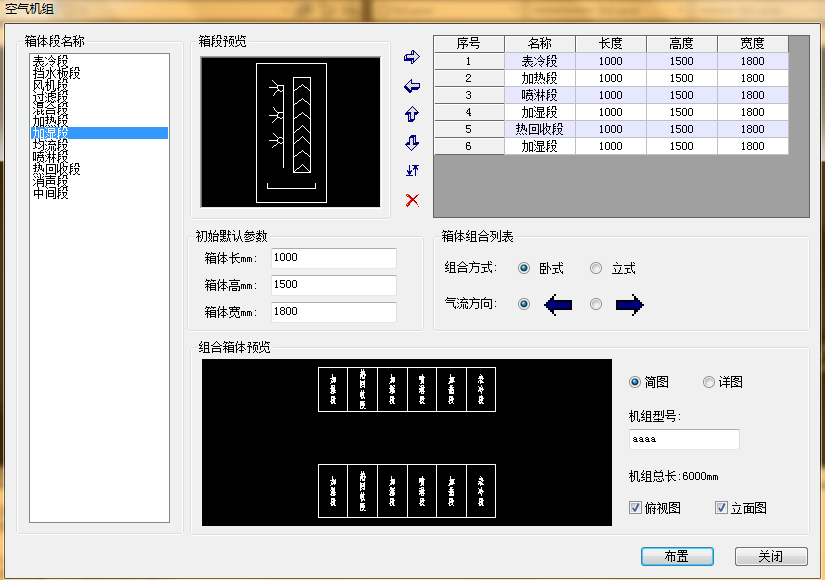

1、手動選擇空氣機組各功能段，組合后可對功能段進行參數的輸入、順序的排列等操作；

2、布置的空氣機組可選擇視圖效果，如俯視圖、立面圖，選擇視圖形式，如簡圖、詳圖；

3、空氣機組各功能段的圖形，可通過單擊“箱段預覽”進入圖庫選擇需要繪制的平面圖樣式；

設備布置

菜單：[通風空調] →[風管設備]→[設備布置]

功能：空調風系統設備圖塊的布置

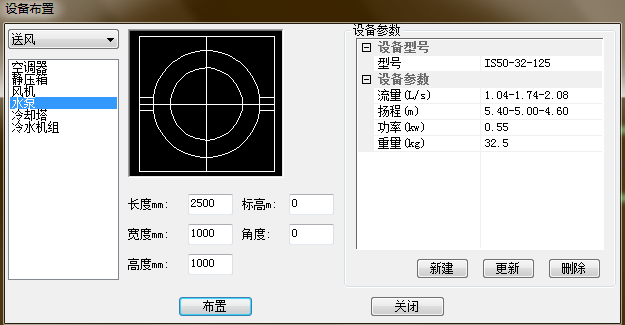

1、選擇需要布置設備所屬的系統和設備類型，可以通過單擊圖形進入圖庫，選擇對應類型的設備圖塊；

2、設備體型參數可任意輸入，軟件將自動根據實際尺寸生成三維圖形；

3、設備參數可通過新建、更新、刪除進行數據管理，比如輸入全新的設備型號和設備參數，點擊新建即可實現數據的錄入；

設備連接定義

菜單：[通風空調] →[風管設備]→[設備連接定義]

功能：定義設備與水管、風管的連接位置和類型

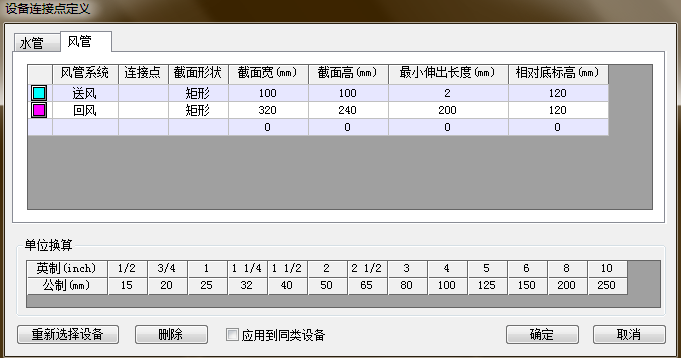

1、可以定義設備默認的連管類型，比如定義風機默認的連接風管類型，定義水泵默認的連接水管類型；

2、在對話框中，選擇水管、風管對應的頁面，可以定義設備連管的位置和管線信息，比如定義風機連接的送風風管截面形狀、連接點、連接點截面尺寸等；

設備連管

菜單：[通風空調] →[風管設備]→[設備連管]

功能：按設備連接定義自動連接選中的設備和管線

1、設備連管時，自動將設備與風管進行就近連接，同時生成彎頭、三通或立管等連接需要的構件；

2、如框選的設備沒有進行設備連接定義，或者定義的管線類型與圖面已有的管線類型不符，無法實現自動連接；
