如何通過CAD的圖層來管理圖紙（一、當前圖層和上一個圖層）

概述：

CAD所謂當前層，就是當前激活的圖層，當前繪制的圖形將放置在當前層上。CAD的圖層工具欄中有一個按鈕，在經典界面中就在圖層列表的后面，提示為“上一個”或“上一個圖層”。都是如何設置使用，下面具體介紹一下。

正文：

CAD所謂當前層，就是當前激活的圖層，當前繪制的圖形將放置在當前層上。也就是在繪圖前必須合理設置當前層，才能保證你繪制的圖形在正確的圖層上。CAD默認都會有一個0層，這個圖層是無法刪除的。新建圖紙的默認當前層也是0層，如果我們不設置當前層，所有圖形都會畫在0層上。圖形簡單倒無所謂，如果圖形特別復雜，全部繪制到0層上對于后續的編輯和打印會帶來很多麻煩。

設置當前層的操作很簡單，通常采用的方法有兩種：

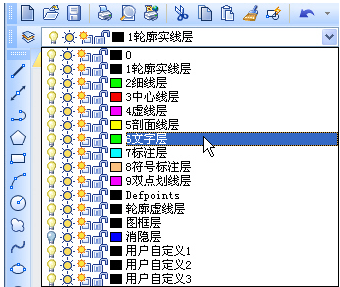

1、知道圖層名，可以直接在圖層下拉列表中選擇一個圖層，如下圖所示。

2、通過選擇圖中的對象來設置當前層。如果不知道圖層名，或者圖層特別多，但要將新畫圖形放到跟某個圖形的同一圖層上，可以點“將對象的圖層設置為當前”按鈕或輸入LAYMCUR命令，然后在圖中選取某一個圖形即可。如下圖所示。

如果你沒有使用機械或建筑的專業軟件，只是用CAD基礎功能繪圖的時候，注意要設置好當前層。

如果將圖形繪制到錯誤的圖層上后面再調整會比較麻煩，曾經有人將圖形都畫在了defpoints圖層(一個設置為不打印的圖層）上，結果圖形能看到卻打印不出來，自己還不知道怎么回事。 CAD的"上一個圖層"命令有什么用？

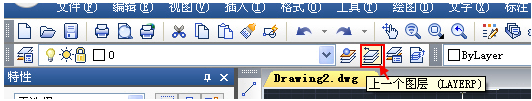

CAD的圖層工具欄中有一個按鈕，在經典界面中就在圖層列表的后面，提示為“上一個”或“上一個圖層”，如下圖所示：

這個按鈕很多人不知道干什么用的，也沒有用過。其實這個按鈕的功能非常簡單，所謂“上一個圖層”指的是上一個圖層狀態，假設你剛在圖層管理器中關閉或鎖定了一些圖層，現在又想返回之前的狀態，點一下這個按鈕就可以，也可以直接輸入LAYERP命令。

LAYERP命令就相當于UNDO，只不過UNDO是用來撤銷圖形相關操作的，LAYERP是用來恢復圖層相關操作的。

在CAD的低版本中默認狀態下是不記錄圖層狀態的，直接點這個按鈕是不起作用的，需要先打開圖層狀態的記錄，命令是LAYERPMODE。很顯然這樣的設置給使用這個命令帶來了障礙，現在高版本的CAD中默認打開了圖層狀態的記錄，需要恢復上一圖層狀態時直接點“上一個圖層”按鈕即可。

LAYERP命令并不能恢復對圖層所做的任意修改，有三種對圖層的修改操作無法用LAYERP命令來恢復：

1、是對圖層名的修改。

2、是刪除圖層。

3、是添加圖層。

這三種操作是用CAD的UNDO可以撤銷的，不屬于圖層狀態的設置，所以無法使用LAYERP恢復。
