如何使用CAD的塊屬性？

概述：

CAD圖紙在實際設計過程中，將屬性文字定義為塊對象有很重要的應用，而所謂“塊屬性”，通常指被定義為塊參照的屬性文字。在浩辰CAD中，我們可以很方便地導入或導出塊屬性，這一功能讓批量修改塊屬性成為可能。

正文：

在實際設計過程中，常常會將屬性文字定義為塊。比如，我們可以將屬性文字與索引符號圖形一起定義為索引符號塊，當索引符號被插入時可以方便地修改其索引編號；我們也利用屬性文字定義圖框塊的標題欄，這樣就可以很方便在修改圖框中的圖號、日期、零件名等欄目。

首先向大家介紹兩個基本命令：ATTOUT（導出命令）、ATTIN（導入命令）。

利用此功能可將一批屬性塊的屬性集體導出到文本文檔，然后打開該文檔對屬性值進行批量修改，隨后導入屬性值，這樣可以對屬性塊屬性進行批量修改，整個流程如下：

1、使用導出屬性值功能，軟件提示先保存成一個文本文件，輸入一個文件名保存。

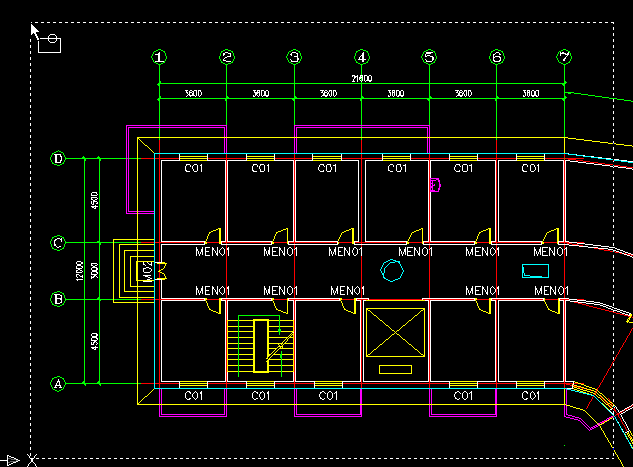

2、在圖中選取屬性塊，支持框選，軟件自動過濾選擇屬性塊。如下圖示。

回車確認后，所有選擇的屬性塊的屬性信息已經就都提取到文本文件中。

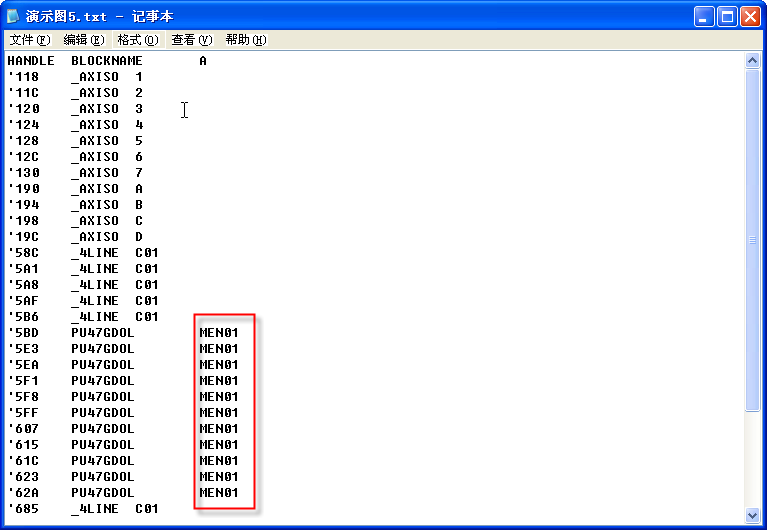

3、打開這個文件對屬性值進行編輯。如下圖所示 。

文件中第一列是程序中的句柄，不用關心。只需注意下第二列的塊名和第三列的屬性值的對應關系即可。上圖中可將紅框內所有為MEN01的屬性值分別修改為Door-A~Door_K并保存退出。

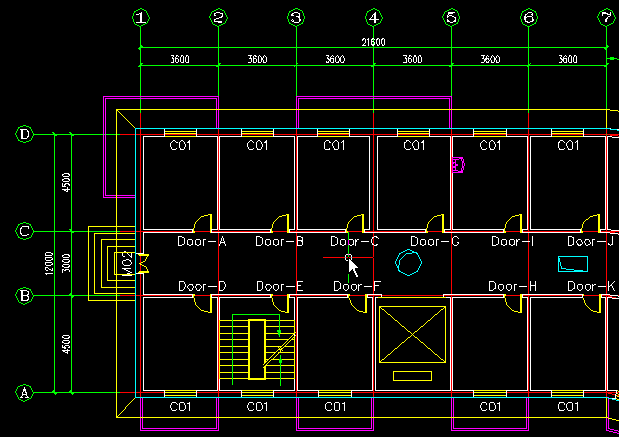

4、返回剛才那張圖紙，使用“導入屬性值”功能，導入剛編輯過的文本文件。圖中屬性塊的屬性值就會被集體修改。如下圖所示。
