如何使用浩辰CAD暖通空調模塊進行材料統計？

摘要：

平面圖畫好后，材料統計是一項繁瑣容易出錯的工作。浩辰暖通通風空調設計模塊提供了材料表統計的功能，可以直接框選圖紙，軟件智能提取和識別圖中使用的材料，并且生成的材料表。生成的材料表可以繪制到cad圖紙中，快捷又不宜出錯。本文介紹浩辰暖通空調模塊統計材料教程。

正文：

材料表統計

菜單：[材料表]→[材料表統計]

功能：統計生成材料清單

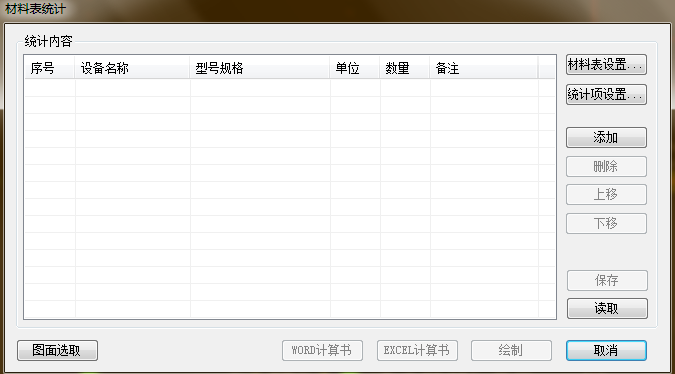

執行命令，彈出如下對話框：

①材料表設置：

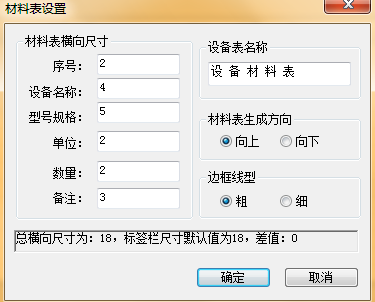

執行命令，彈出如下對話框：

用戶可以設置材料表序號、設備名稱、型號規格、單位、數量、備注、材料表名稱、材料表生成方向、以及表格邊框線型等，在狀態欄顯示材料的主要參數。

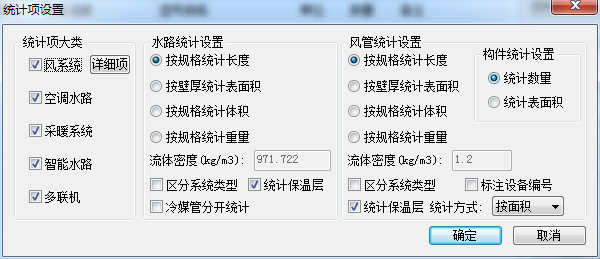

統計項的設置：

用戶根據需要，勾選統計項的大類，同時對水路統計，風管統計、構件統計設置統計方式。

②圖面選取：

命令行提示：請選擇需要統計的實體：

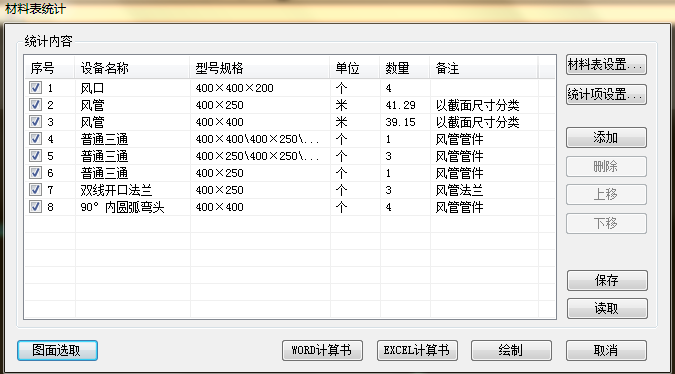

下圖為示例圖：

添加：添加序列號，可輸入相關參數。

刪除：刪除當前選中內容。

上移或下移：編輯統計內容的排序。

保存：以工程形式將統計結果保存。

讀取：讀取已有材料表。

③WORD計算書：

將統計內容以Word計算書的形式輸出。

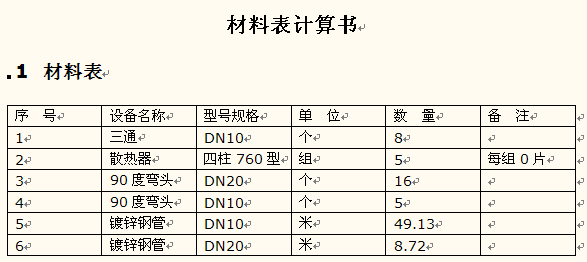

上面的統計結果輸出如下：

④ Excel計算書：將統計內容以Word計算書的形式輸出。

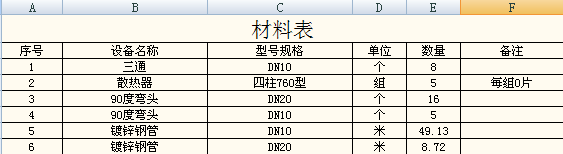

上面統計結果輸出如下：

⑤繪制：

只需要在圖中給一表格插入點，可將統計結果直接生成到CAD圖紙當中

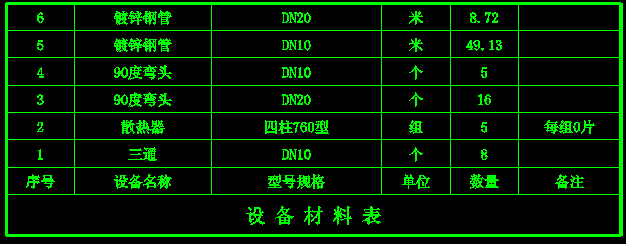

效果圖如下：

⑥取消：

退出統計器。
