如何設置CAD的繪圖環境

概述：

正所謂“磨刀不誤砍柴工”，繪圖環境的設置是設計師的一門基本功。在使用CAD之前，只有合理設置繪圖環境，才能提減少不必要的工作，提高CAD繪圖工作效率。

正文：

繪圖環境的設置是設計師的一門基本功，在使用浩辰CAD之前，合理地設置繪圖環境，可以減少不必要的工作，高工作效率。下面，筆者將給大家介紹浩辰CAD在使用之前，幾個重要繪圖先項的設置方法。

設置繪圖單位：選擇“格式/單位”菜單命令，在“圖形單位”窗口（如下圖所示）中設置長度和角度的單位。

設置圖形界限：選擇“格式/圖形界限”菜單命令，在命令行的提示下完成圖形界限的設置。

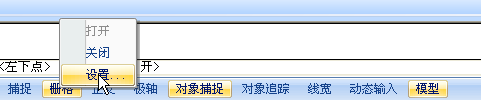

設置柵格：在狀態欄的“柵格”上單擊右鍵，選擇快捷菜單上的“設置”，如下圖所示。

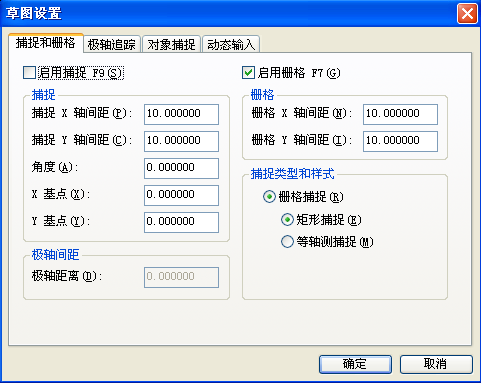

在彈出的對話框（如下圖）可以完成捕捉和柵格的設置，比如捕捉間距、柵格間距等。在使用浩辰CAD的進程中，如果將捕捉和柵格打開，光標將會自動被吸附到最近的光柵網格上。

其他常用設置

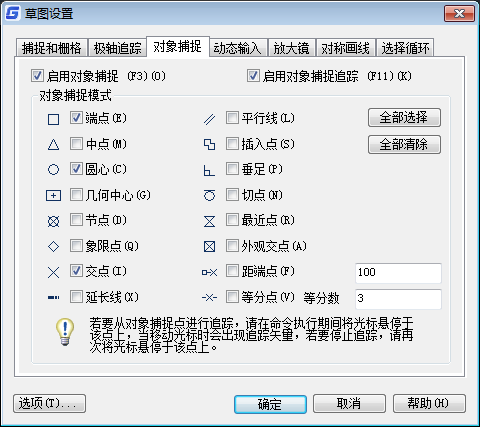

此外，在狀態欄（軟件界面下方）上可以通過右鍵快捷菜單完成追蹤、對象捕捉的設置。尤其是對象捕捉，其設置面板如下圖所示，通常情況下，可以打開所有的對象捕捉模式，這樣，浩辰CAD就可以捕捉到實體的所有特征點，方便繪圖。

需要說明的是，對像捕捉與捕捉不同，對象捕捉可以捕捉到實體的特征點，比如圓心、直線的中點，而捕捉則針對網格而言，指光標會自動捕捉到網格線。
